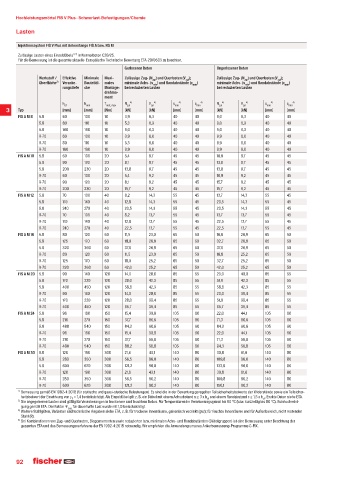

Page 92 - fischer Hauptkatalog Befestigungstechnik

Ho
Hochleistungsmörtel FIS V Plus · Schwerlast-Befestigungen/Chemiechleistungsmörtel FIS V Plus · Schwerlast-Befestigungen/Chemie
Lasten

Injektionssystem FIS V Plus mit Ankerstange FIS A bzw. RG M
Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-20/0603 zu beachten.
Gerissener Beton Ungerissener Beton
Werkstoff / Effektive Minimale Maxi- Zulässige Zug- (N ) und Querlasten (V ); Zulässige Zug- (N ) und Querlasten (V );
zul
zul
zul
zul
Oberfläche³§ Veranke- Bauteildi- males minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
rungstiefe cke Montage- bei reduzierten Lasten bei reduzierten Lasten
drehmo-
ment
h h T N °« V °« s °« c °« N °« V °« s °« c °«
ef min inst, max zul zul min min zul zul min min
3 Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
FIS A M 8 5.8 60 100 10 3,9 6,3 40 40 9,0 6,3 40 40
5.8 80 110 10 5,3 6,3 40 40 9,0 6,3 40 40
5.8 160 190 10 9,0 6,3 40 40 9,0 6,3 40 40
R-70 60 100 10 3,9 6,0 40 40 9,9 6,0 40 40
R-70 80 110 10 5,3 6,0 40 40 9,9 6,0 40 40
R-70 160 190 10 9,9 6,0 40 40 9,9 6,0 40 40
FIS A M 10 5.8 60 100 20 5,4 9,7 45 45 10,9 9,7 45 45
5.8 90 120 20 8,1 9,7 45 45 13,8 9,7 45 45
5.8 200 230 20 13,8 9,7 45 45 13,8 9,7 45 45
R-70 60 100 20 5,4 9,2 45 45 10,9 9,2 45 45
R-70 90 120 20 8,1 9,2 45 45 15,7 9,2 45 45
R-70 200 230 20 15,7 9,2 45 45 15,7 9,2 45 45
FIS A M 12 5.8 70 100 40 8,2 14,3 55 45 13,7 14,3 55 45
5.8 110 140 40 12,8 14,3 55 45 20,5 14,3 55 45
5.8 240 270 40 20,5 14,3 55 45 20,5 14,3 55 45
R-70 70 100 40 8,2 13,7 55 45 13,7 13,7 55 45
R-70 110 140 40 12,8 13,7 55 45 22,5 13,7 55 45
R-70 240 270 40 22,5 13,7 55 45 22,5 13,7 55 45
FIS A M 16 5.8 80 120 60 11,5 23,0 65 50 16,8 26,9 65 50
5.8 125 170 60 18,0 26,9 65 50 32,7 26,9 65 50
5.8 320 360 60 37,6 26,9 65 50 37,6 26,9 65 50
R-70 80 120 60 11,5 23,0 65 50 16,8 25,2 65 50
R-70 125 170 60 18,0 25,2 65 50 32,7 25,2 65 50
R-70 320 360 60 42,0 25,2 65 50 42,0 25,2 65 50
FIS A M 20 5.8 90 140 120 14,0 28,0 85 55 20,0 40,0 85 55
5.8 170 220 120 28,0 42,3 85 55 51,9 42,3 85 55
5.8 400 450 120 58,6 42,3 85 55 58,6 42,3 85 55
R-70 90 140 120 14,0 28,0 85 55 20,0 39,4 85 55
R-70 170 220 120 28,0 39,4 85 55 51,9 39,4 85 55
R-70 400 450 120 65,7 39,4 85 55 65,7 39,4 85 55
FIS A M 24 5.8 96 160 150 15,4 30,8 105 60 22,0 44,1 105 60
5.8 210 270 150 37,7 60,6 105 60 71,3 60,6 105 60
5.8 480 540 150 84,3 60,6 105 60 84,3 60,6 105 60
R-70 96 160 150 15,4 30,8 105 60 22,0 44,1 105 60
R-70 210 270 150 37,7 56,8 105 60 71,3 56,8 105 60
R-70 480 540 150 86,2 56,8 105 60 94,3 56,8 105 60
FIS A M 30 5.8 120 190 300 21,6 43,1 140 80 30,8 61,6 140 80
5.8 280 350 300 56,5 96,0 140 80 109,8 96,0 140 80
5.8 600 670 300 121,2 96,0 140 80 133,8 96,0 140 80
R-70 120 190 300 21,6 43,1 140 80 30,8 61,6 140 80
R-70 280 350 300 56,5 90,2 140 80 109,8 90,2 140 80
R-70 600 670 300 121,2 90,2 140 80 150,1 90,2 140 80
¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
F
ef
ef
²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
gung gemäß ETA. Der Faktor Ψ sus für dauerhafte Last wurde mit 1,0 berücksichtigt.
³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
°« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
