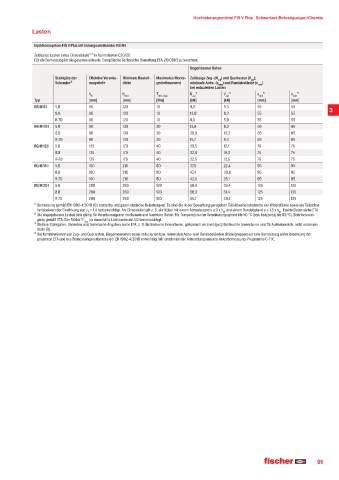

Page 91 - fischer Hauptkatalog Befestigungstechnik

Ho
Hochleistungsmörtel FIS V Plus · Schwerlast-Befestigungen/Chemiechleistungsmörtel FIS V Plus · Schwerlast-Befestigungen/Chemie
Lasten

Injektionssystem FIS V Plus mit Innengewindeanker RG M I
Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-20/0603 zu beachten.
Ungerissener Beton
Stahlgüte der Effektive Veranke- Minimale Bauteil- Maximales Monta- Zulässige Zug- (N ) und Querlasten (V );
zul
zul
Schraube³§ rungstiefe dicke gedrehmoment minimale Achs- (s min ) und Randabstände (c min )
bei reduzierten Lasten
h h T N °« V °« s °« c °«
ef min inst, max zul zul min min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm]
RG M 8 I 5.8 90 120 10 9,0 5,3 55 55
3
8.8 90 120 10 13,8 8,3 55 55
R-70 90 120 10 9,9 5,9 55 55
RG M 10 I 5.8 90 130 20 13,8 8,3 65 65
8.8 90 130 20 20,0 13,3 65 65
R-70 90 130 20 15,7 9,3 65 65
RG M 12 I 5.8 125 170 40 20,5 12,1 75 75
8.8 125 170 40 32,0 19,3 75 75
R-70 125 170 40 22,5 13,5 75 75
RG M 16 I 5.8 160 210 80 37,6 22,4 95 95
8.8 160 210 80 47,4 30,9 95 95
R-70 160 210 80 42,0 25,1 95 95
RG M 20 I 5.8 200 260 120 58,6 35,4 125 125
8.8 200 260 120 66,3 51,4 125 125
R-70 200 260 120 65,7 39,4 125 125
¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
ef
F
ef
²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
gung gemäß ETA. Der Faktor Ψ sus für dauerhafte Last wurde mit 1,0 berücksichtigt.
³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
°« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
