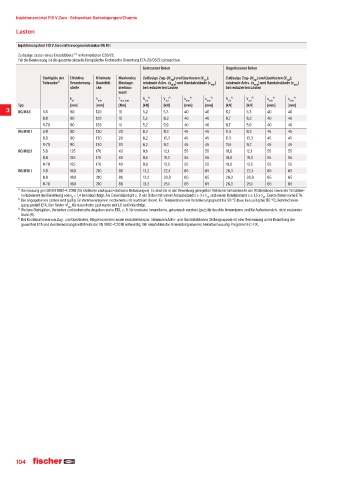

P. 104

Injektionsmörtel FIS V Zero · Schwerlast-Befestigungen/Chemie

             Lasten

             Injektionssystem FIS V Zero mit Innengewindeanker RG M I
             Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
             Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-20/0572 zu beachten.
                                                         Gerissener Beton             Ungerissener Beton
                      Stahlgüte der    Effektive   Minimale    Maximales  Zulässige Zug- (N ) und Querlasten (V );   Zulässige Zug- (N ) und Querlasten (V );
                                                                                                zul
                                                                              zul
                                                                   zul
                                                                                                            zul
                      Schraube³§  Verankerung-  Bauteildi-  Montage-   minimale Achs- (s min ) und Randabstände (c  min )  minimale Achs- (s min ) und Randabstände (c min )
                                stiefe   cke     drehmo-  bei reduzierten Lasten      bei reduzierten Lasten
                                                 ment
                                h ef     h min   T inst,max  N °«  V °«  s °«  c °«   N °«   V °«    s °«   c °«
                                                          zul
                                                                 zul
                                                                                              zul
                                                                                                     min
                                                                                                             min
                                                                        min
                                                                                min
                                                                                       zul
             Typ                [mm]     [mm]    [Nm]    [kN]   [kN]    [mm]   [mm]   [kN]   [kN]    [mm]   [mm]
         3   RG M8 I  5.8       90       120     10      5,2    5,3     40     40     8,7    5,3     40     40
                      8.8       90       120     10      5,2    8,3     40     40     8,7    8,3     40     40
                      R-70      90       120     10      5,2    5,9     40     40     8,7    5,9     40     40
             RG M10 I  5.8      90       130     20      6,2    8,3     45     45     11,5   8,3     45     45
                      8.8       90       130     20      6,2    13,3    45     45     11,5   13,3    45     45
                      R-70      90       130     20      6,2    9,3     45     45     11,5   9,3     45     45
             RG M12 I  5.8      125      170     40      9,6    12,1    55     55     18,0   12,1    55     55
                      8.8       125      170     40      9,6    19,3    55     55     18,0   19,3    55     55
                      R-70      125      170     40      9,6    13,5    55     55     18,0   13,5    55     55
             RG M16 I  5.8      160      210     80      13,2   22,4    65     65     26,3    22,4   65     65
                      8.8       160      210     80      13,2   30,9    65     65     26,3    30,9   65     65
                      R-70      160      210     80      13,2   25,1    65     65     26,3    25,1   65     65
             ¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
              heitsbeiwert der Einwirkung von γ  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h  und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
                                                                                                   ef
                                                                                ef
                                F
             ²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
              gung gemäß ETA. Der Faktor Ψ sus  für dauerhafte Last wurde mit 1,0 berücksichtigt.
             ³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
              Stahl (R).
             °« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
              gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
