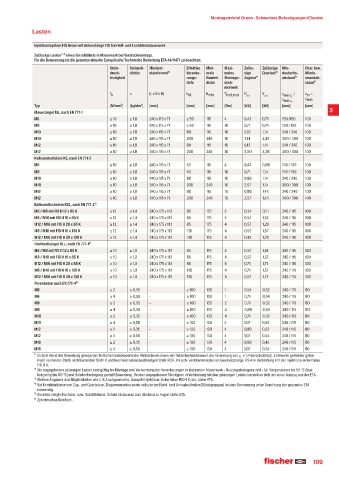

Montagemörtel Gre
Montagemörtel Green · Schwerlast-Befestigungen/Chemieen · Schwerlast-Befestigungen/Chemie
Lasten

Injektionssystem FIS Green mit Ankerstange FIS A in Voll- und Lochsteinmauerwerk
Zulässige Lasten¹§ ²§ eines Einzeldübels in Mauerwerk bei Vorsteckmontage.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-14/0471 zu beachten.
Stein- Steinroh- Mindest- Effektive Mini- Maxi- Zuläs- Zulässige Min- Char. bzw.
druck- dichte steinformat³§ Veranke- male males sige Querlastµ§ destachs- Minde-
festigkeit rungs- Bauteil- Montage- Zuglastµ§ abstand¶§ strandab-
tiefe dicke dreh- stand¶§
moment
f b ρ (L x B x H) h ef h min T inst,max N zul V zul s min║ / c =
cr
s min┴ c min
Typ [N/mm²] [kg/dm³] [mm] [mm] [mm] [Nm] [kN] [kN] [mm] [mm]
Mauerziegel Mz, nach EN 771-1 3
M6 ≥ 10 ≥ 1,8 240 x 115 x 71 ≥ 50 115 4 0,43 0,71 150 /150 100
M8 ≥ 10 ≥ 1,8 240 x 115 x 71 ≥ 50 115 10 0,71 0,71 150 / 150 100
M10 ≥ 10 ≥ 1,8 240 x 115 x 71 80 115 10 1,29 1,14 240 / 240 100
M10 ≥ 10 ≥ 1,8 240 x 115 x 71 200 240 10 3,14 2,43 300 / 300 100
M12 ≥ 10 ≥ 1,8 240 x 115 x 71 80 115 10 1,43 1,14 240 / 240 100
M12 ≥ 10 ≥ 1,8 240 x 115 x 71 200 240 10 2,00 3,29 300 / 300 100
Kalksandvollstein KS, nach EN 771-2
M6 ≥ 10 ≥ 1,8 240 x 115 x 71 50 115 4 0,43 0,86 150 / 150 100
M8 ≥ 10 ≥ 1,8 240 x 115 x 71 50 115 10 0,71 1,14 150 / 150 100
M10 ≥ 10 ≥ 1,8 240 x 115 x 71 80 115 10 0,86 1,14 240 / 240 100
M10 ≥ 10 ≥ 1,8 240 x 115 x 71 200 240 10 2,57 1,14 300 / 300 100
M12 ≥ 10 ≥ 1,8 240 x 115 x 71 80 115 10 0,86 1,43 240 / 240 100
M12 ≥ 10 ≥ 1,8 240 x 115 x 71 200 240 10 2,57 1,43 300 / 300 100
Kalksandlochstein KSL, nach EN 771-2³§
M6 / M8 mit FIS H 12 x 85 K ≥ 12 ≥ 1,4 240 x 175 x 113 85 175 2 0,34 0,71 240 / 115 100
M8 / M10 mit FIS H 16 x 85 K ≥ 12 ≥ 1,4 240 x 175 x 113 85 175 4 0,57 1,57 240 / 115 100
M12 / M16 mit FIS H 20 x 85 K ≥ 12 ≥ 1,4 240 x 175 x 113 85 175 4 0,57 1,29 240 / 115 100
M8 / M10 mit FIS H 16 x 130 K ≥ 12 ≥ 1,4 240 x 175 x 113 130 175 4 0,57 1,57 240 / 115 100
M12 / M16 mit FIS H 20 x 130 K ≥ 12 ≥ 1,4 240 x 175 x 113 130 175 4 0,43 1,29 240 / 115 100
Hochlochziegel HLz, nach EN 771-1³§
M6 / M8 mit FIS H 12 x 85 K ≥ 10 ≥ 1,0 240 x 175 x 113 85 175 2 0,57 1,14 240 / 115 120
M8 / M10 mit FIS H 16 x 85 K ≥ 10 ≥ 1,0 240 x 175 x 113 85 175 4 0,57 1,57 240 / 115 120
M12 / M16 mit FIS H 20 x 85 K ≥ 10 ≥ 1,0 240 x 175 x 113 85 175 5 0,71 1,71 240 / 115 120
M8 / M10 mit FIS H 16 x 130 K ≥ 10 ≥ 1,0 240 x 175 x 113 130 175 4 0,71 1,57 240 / 115 120
M12 / M16 mit FIS H 20 x 130 K ≥ 10 ≥ 1,0 240 x 175 x 113 130 175 4 0,57 1,71 240 / 115 120
Porenbeton nach EN 771-4¸§
M6 ≥ 2 ≥ 0,35 - ≥ 100 130 1 0,54 0,32 240 / 115 80
M6 ≥ 4 ≥ 0,50 - ≥ 100 130 1 0,71 0,54 240 / 115 80
M8 ≥ 2 ≥ 0,35 - ≥ 100 130 2 0,71 0,32 240 / 115 80
M8 ≥ 4 ≥ 0,50 - ≥ 100 130 2 0,89 0,54 240 / 115 80
M10 ≥ 2 ≥ 0,35 - ≥ 100 130 4 0,71 0,32 240 / 115 80
M10 ≥ 4 ≥ 0,50 - ≥ 100 130 4 1,07 0,54 240 / 115 80
M12 ≥ 2 ≥ 0,35 - ≥ 100 130 4 0,89 0,32 240 / 115 80
M12 ≥ 4 ≥ 0,50 - ≥ 100 130 4 1,07 0,54 240 / 115 80
M16 ≥ 2 ≥ 0,35 - ≥ 100 130 4 0,89 0,43 240 / 115 80
M16 ≥ 4 ≥ 0,50 - ≥ 100 130 4 1,07 0,54 240 / 115 80
¹« Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Lastwerte gelten für galva-
F
nisch verzinkten Stahl, nichtrostenden Stahl R und hoch korrosionsbeständigen Stahl HCR. In Loch- und Kammersteinen Gewindestange FIS A in Verbindung mit der Injektions-Ankerhülse
FIS H K.
²« Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Mauerwerk - Nutzungskategorie d/d - für Temperaturen bis 50 °C (bzw.
kurzzeitig bis 80 °C) und Bohrlochreinigung gemäß Bewertung. Bei den angegebenen Steintypen in Verbindung mit den zulässigen Lasten handelt es sich um einen Auszug aus der ETA.
³« Weitere Angaben und Möglichkeiten wie z. B. Lochgeometrie, Auswahl Injektions-Ankerhülse FIS H K, etc. siehe ETA.
°« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der gesamten ETA
notwendig.
»« Kleinster möglicher Achs- bzw. Randabstand. Details hierzu und zum Abstand zu Fugen siehe ETA.
¼« Zylindrisches Bohrloch.
