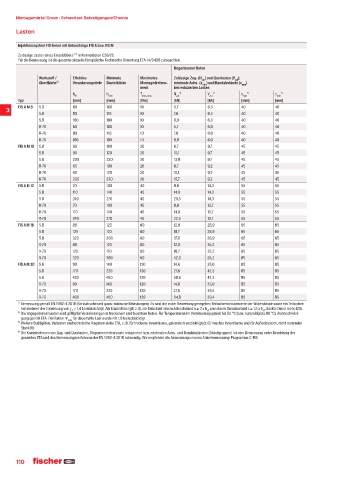

Montagemörtel Gre
Montagemörtel Green · Schwerlast-Befestigungen/Chemieen · Schwerlast-Befestigungen/Chemie
Lasten

Injektionssystem FIS Green mit Ankerstange FIS A bzw. RG M
Zulässige Lasten eines Einzeldübels¹« ²« in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-14/0408 zu beachten.
Ungerissener Beton
Werkstoff / Effektive Minimale Maximales Zulässige Zug- (N ) und Querlasten (V );
zul
zul
Oberfläche³§ Verankerungstiefe Bauteildicke Montagedrehmo- minimale Achs- (s min ) und Randabstände (c min )
ment bei reduzierten Lasten
h h T N °« V °« s °« c °«
ef min inst, max zul zul min min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm]
FIS A M 8 5.8 60 100 10 5,7 6,3 40 40
3
5.8 80 110 10 7,6 6,3 40 40
5.8 160 190 10 9,0 6,3 40 40
R-70 60 100 10 5,7 6,0 40 40
R-70 80 110 10 7,6 6,0 40 40
R-70 160 190 10 9,9 6,0 40 40
FIS A M 10 5.8 60 100 20 6,7 9,7 45 45
5.8 90 120 20 10,1 9,7 45 45
5.8 200 230 20 13,8 9,7 45 45
R-70 60 100 20 6,7 9,2 45 45
R-70 90 120 20 10,1 9,2 45 45
R-70 200 230 20 15,7 9,2 45 45
FIS A M 12 5.8 70 100 40 8,9 14,3 55 55
5.8 110 140 40 14,0 14,3 55 55
5.8 240 270 40 20,5 14,3 55 55
R-70 70 100 40 8,9 13,7 55 55
R-70 110 140 40 14,0 13,7 55 55
R-70 240 270 40 22,5 13,7 55 55
FIS A M 16 5.8 80 120 60 12,0 26,9 65 65
5.8 125 170 60 18,7 26,9 65 65
5.8 320 360 60 37,6 26,9 65 65
R-70 80 120 60 12,0 25,2 65 65
R-70 125 170 60 18,7 25,2 65 65
R-70 320 360 60 42,0 25,2 65 65
FIS A M 20 5.8 90 140 120 14,6 35,0 85 85
5.8 170 220 120 27,6 42,3 85 85
5.8 400 450 120 58,6 42,3 85 85
R-70 90 140 120 14,6 35,0 85 85
R-70 170 220 120 27,6 39,4 85 85
R-70 400 450 120 64,8 39,4 85 85
¹« Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
F
ef
ef
²« Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
gung gemäß ETA. Der Faktor Ψ sus für dauerhafte Last wurde mit 1,0 berücksichtigt.
³« Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
°« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
