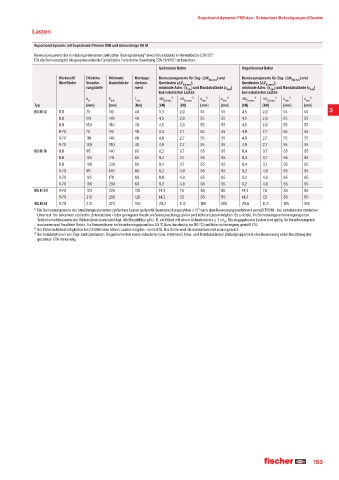

Page 153 - fischer Hauptkatalog Befestigungstechnik
P. 153

Superbond dynamic FSB dyn · Schwerlast-Befestigungen/Chemie

                  Lasten

                   Superbond dynamic mit Superbond-Patrone RSB und Ankerstange RG M
                   Bemessungswerte der ermüdungsrelevanten zyklischen Beanspruchung¹« eines Einzeldübels in Normalbeton C20/25²«.
                   Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-19/0501 zu beachten.
                                                               Gerissener Beton             Ungerissener Beton
                            Werkstoff/   Effektive   Minimale    Montage-   Bemessungswerte für Zug- (¾N Ed,max ) und    Bemessungswerte für Zug- (¾N Ed,max ) und
                            Oberfläche  Veranke-  Bauteildicke  drehmo-  Querlasten (¾V  Ed,max );   Querlasten (¾V Ed,max );
                                     rungstiefe       ment     minimale Achs- (s min ) und Randabstände (c min )  minimale Achs- (s min ) und Randabstände (c min )
                                                               bei reduzierten Lasten       bei reduzierten Lasten
                                     h ef    h min    T inst   ∆N Ed,max ³«  ∆V Ed,max ³«  s ³«  c ³«  ∆N Ed,max ³«  ∆V Ed,max ³«  s ³«  c ³«
                                                                                                           min
                                                                                                                  min
                                                                              min
                                                                                     min
                   Typ               [mm]    [mm]     [Nm]     [kN]   [kN]   [mm]    [mm]   [kN]   [kN]   [mm]    [mm]
                   RG M 12  8.8      75      110      40       3,3    2,0    55      55     4,5    2,0    55      55       3
                            8.8      110     140      40       4,5    2,0    55      55     4,5    2,0    55      55
                            8.8      150     180      40       4,5    2,0    55      55     4,5    2,0    55      55
                            R-70     75      110      40       3,3    2,7    55      55     4,9    2,7    55      55
                            R-70     110     140      40       4,9    2,7    55      55     4,9    2,7    55      55
                            R-70     150     180      40       4,9    2,7    55      55     4,9    2,7    55      55
                   RG M 16  8.8      95      140      60       6,2    3,7    65      65     8,4    3,7    65      65
                            8.8      125     170      60       8,4    3,7    65      65     8,4    3,7    65      65
                            8.8      190     230      60       8,4    3,7    65      65     8,4    3,7    65      65
                            R-70     95      140      60       6,2    4,9    65      65     9,2    4,9    65      65
                            R-70     125     170      60       8,8    4,9    65      65     9,2    4,9    65      65
                            R-70     190     230      60       9,2    4,9    65      65     9,2    4,9    65      65
                   RG M 20  R-70     170     220      120      14,3   7,6    85      85     14,3   7,6    85      85
                            R-70     210     260      120      14,3   7,6    85      85     14,3   7,6    85      85
                   RG M 24  R-70     210     270      150      20,2   11,0   105     105    20,6   11,0   105     105
                   ¹« Die Bemessungswerte der ermüdungsrelevanten zyklischen Lasten gelten für Beanspruchungszyklen > 10Ë nach dem Bemessungsverfahren I gemäß TR061 - bei unbekannter statischer
                    Unterlast. Bei bekannter statischer Unterlast und / oder geringerer Anzahl an Beanspruchungszyklen sind höhere Lasten möglich. Es sind die, im Bemessungsverfahren geregelten
                    Teilsicherheitsbeiwerte der Widerstände berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h . Die angegebenen Lasten sind gültig für Verankerungen in
                                                                                      ef
                    trockenem und feuchtem Beton, für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzfristig bis 80 °C) und Bohrlochreinigung gemäß ETA.
                   ²« Bei höheren Betonfestigkeiten bis C50/60 sind höhere Lasten möglich - siehe ETA. Der Beton wird als normal bewehrt vorausgesetzt.
                   ³« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
                    gesamten ETA notwendig.
