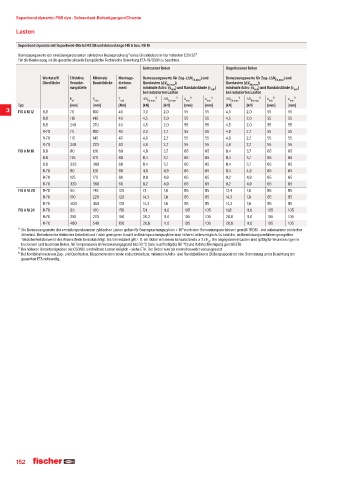

Page 152 - fischer Hauptkatalog Befestigungstechnik

Superbond dynamic FSB dyn · Schwerlast-Befestigungen/Chemie

Lasten

Superbond dynamic mit Superbond-Mörtel FIS SB und Ankerstange FIS A bzw. RG M
Bemessungswerte der ermüdungsrelevanten zyklischen Beanspruchung¹« eines Einzeldübels in Normalbeton C20/25²«.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-19/0501 zu beachten.
Gerissener Beton Ungerissener Beton
Werkstoff/ Effektive Minimale Montage- Bemessungswerte für Zug- (¾N Ed,max ) und Bemessungswerte für Zug- (¾N Ed,max ) und
Oberfläche Veranke- Bauteildicke drehmo- Querlasten (¾V Ed,max ); Querlasten (¾V Ed,max );
rungstiefe ment minimale Achs- (s min ) und Randabstände (c min ) minimale Achs- (s min ) und Randabstände (c min )
bei reduzierten Lasten bei reduzierten Lasten
h ef h min T inst ∆N Ed,max ³« ∆V Ed,max ³« s min ³« c min ³« ∆N Ed,max ³« ∆V Ed,max ³« s min ³« c min ³«
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [kN] [kN] [mm] [mm]
3 FIS A M 12 8.8 70 100 40 3,0 2,0 55 55 4,5 2,0 55 55
8.8 110 140 40 4,5 2,0 55 55 4,5 2,0 55 55
8.8 240 270 40 4,5 2,0 55 55 4,5 2,0 55 55
R-70 70 100 40 3,0 2,7 55 55 4,8 2,7 55 55
R-70 110 140 40 4,9 2,7 55 55 4,9 2,7 55 55
R-70 240 270 40 4,9 2,7 55 55 4,9 2,7 55 55
FIS A M 16 8.8 80 120 60 4,8 3,7 65 65 8,4 3,7 65 65
8.8 125 170 60 8,4 3,7 65 65 8,4 3,7 65 65
8.8 320 360 60 8,4 3,7 65 65 8,4 3,7 65 65
R-70 80 120 60 4,8 4,9 65 65 8,4 4,9 65 65
R-70 125 170 60 8,8 4,9 65 65 9,2 4,9 65 65
R-70 320 360 60 9,2 4,9 65 65 9,2 4,9 65 65
FIS A M 20 R-70 90 140 120 7,1 7,6 85 85 12,4 7,6 85 85
R-70 170 220 120 14,3 7,6 85 85 14,3 7,6 85 85
R-70 400 450 120 14,3 7,6 85 85 14,3 7,6 85 85
FIS A M 24 R-70 96 160 150 7,4 11,0 105 105 11,8 11,0 105 105
R-70 210 270 150 20,2 11,0 105 105 20,6 11,0 105 105
R-70 480 540 150 20,6 11,0 105 105 20,6 11,0 105 105
¹« Die Bemessungswerte der ermüdungsrelevanten zyklischen Lasten gelten für Beanspruchungszyklen > 10Ë nach dem Bemessungsverfahren I gemäß TR061 - bei unbekannter statischer
Unterlast. Bei bekannter statischer Unterlast und / oder geringerer Anzahl an Beanspruchungszyklen sind höhere Lasten möglich. Es sind die, im Bemessungsverfahren geregelten
Teilsicherheitsbeiwerte der Widerstände berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h . Die angegebenen Lasten sind gültig für Verankerungen in
ef
trockenem und feuchtem Beton, für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzfristig bis 80 °C) und Bohrlochreinigung gemäß ETA.
²« Bei höheren Betonfestigkeiten bis C50/60 sind höhere Lasten möglich - siehe ETA. Der Beton wird als normal bewehrt vorausgesetzt.
³« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA notwendig.
