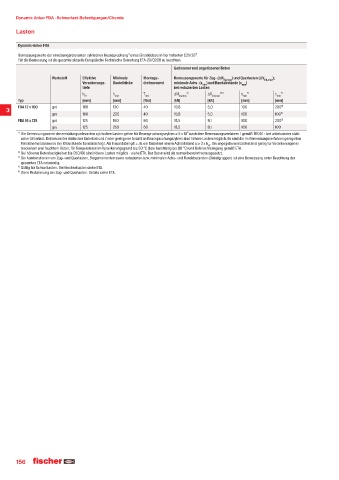

Page 156 - fischer Hauptkatalog Befestigungstechnik

Dynamic Anker FDA · Schwerlast-Befestigungen/Chemie

Lasten

Dynamic-Anker FDA
Bemessungswerte der ermüdungsrelevanten zyklischen Beanspruchung¹« eines Einzeldübels in Normalbeton C20/25²«.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-20/0206 zu beachten.
Gerissener und ungerissener Beton
Werkstoff Effektive Minimale Montage- Bemessungswerte für Zug- (¾N Ed,max ) und Querlasten (¾V Ed,max );
Verankerungs- Bauteildicke drehmoment minimale Achs- (s min ) und Randabstände (c min )
tiefe bei reduzierten Lasten
h h T ∆N ³« ∆V ³«°« s °« c °«
ef min inst Ed,max Ed,max min min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm]
FDA 12 x 100 gvz 100 130 40 10,8 5,0 100 200»«
3
gvz 100 200 40 10,8 5,0 100 100»«
FDA 16 x 125 gvz 125 160 60 18,5 9,1 100 200»«
gvz 125 250 60 18,5 9,1 100 100
¹« Die Bemessungswerte der ermüdungsrelevanten zyklischen Lasten gelten für Beanspruchungszyklen ≥ 5 x 10¼ nach dem Bemessungsverfahren I gemäß TR061 - bei unbekannter stati-
scher Unterlast. Bei bekannter statischer Unterlast und / oder geringerer Anzahl an Beanspruchungszyklen sind höhere Lasten möglich. Es sind die im Bemessungsverfahren geregelten
Teilsicherheitsbeiwerte der Widerstände berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h . Die angegebenen Lasten sind gültig für Verankerungen in
ef
trockenem und feuchtem Beton, für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzfristig bis 80 °C) und Bohrlochreinigung gemäß ETA.
²« Bei höheren Betonfestigkeiten bis C50/60 sind höhere Lasten möglich - siehe ETA. Der Beton wird als normal bewehrt vorausgesetzt.
³« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA notwendig.
°« Gültig für Schwelllasten. Bei Wechsellasten siehe ETA.
»« Ohne Reduzierung der Zug- und Querlasten. Details siehe ETA.
