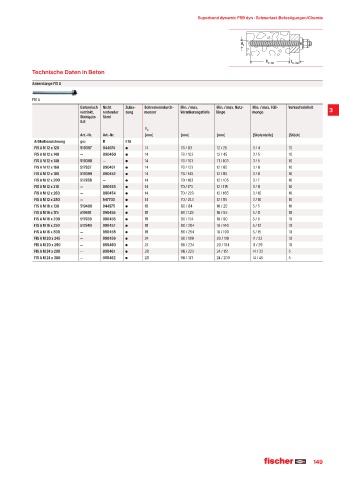

Page 149 - fischer Hauptkatalog Befestigungstechnik

Superbond dynamic FSB dyn · Schwerlast-Befestigungen/Chemie

Technische Daten in Beton

Ankerstange FIS A

FIS A
Galvanisch Nicht Zulas- Bohrernenndurch- Min. / max. Min. / max. Nutz- Min. / max. Füll- Verkaufseinheit
verzinkt, rostender sung messer Verankerungstiefe länge menge 3
Stahlgüte Stahl
8.8
d 0
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [Skalenteile] [Stück]
Artikelbezeichnung gvz R ETA
FIS A M 12 x 120 519397 044974 14 70 / 83 12 / 25 3 / 4 10
FIS A M 12 x 140 — 090450 14 70 / 103 12 / 45 3 / 5 10
FIS A M 12 x 140 519398 — 14 70 / 103 71 / 103 3 / 5 10
FIS A M 12 x 160 517937 090451 14 70 / 123 12 / 65 3 / 6 10
FIS A M 12 x 180 519399 090452 14 70 / 143 12 / 85 3 / 6 10
FIS A M 12 x 200 517938 — 14 70 / 163 12 / 105 3 / 7 10
FIS A M 12 x 210 — 090453 14 70 / 173 12 / 115 3 / 8 10
FIS A M 12 x 260 — 090454 14 70 / 223 12 / 165 3 / 10 10
FIS A M 12 x 280 — 547703 14 70 / 243 12 / 85 3 / 10 10
FIS A M 16 x 130 519400 044975 18 80 / 84 16 / 20 5 / 5 10
FIS A M 16 x 175 519401 090455 18 80 / 129 16 / 65 5 / 8 10
FIS A M 16 x 200 517939 090456 18 80 / 154 16 / 90 5 / 9 10
FIS A M 16 x 250 517940 090457 18 80 / 204 16 / 140 5 / 12 10
FIS A M 16 x 300 — 090458 18 80 / 254 16 / 190 5 / 15 10
FIS A M 20 x 245 — 090459 24 90 / 189 20 / 119 11 / 23 10
FIS A M 20 x 290 — 090460 24 90 / 234 20 / 164 11 / 29 10
FIS A M 24 x 290 — 090461 28 96 / 223 24 / 151 14 / 32 5
FIS A M 24 x 380 — 090462 28 96 / 313 24 / 200 14 / 45 5

149
