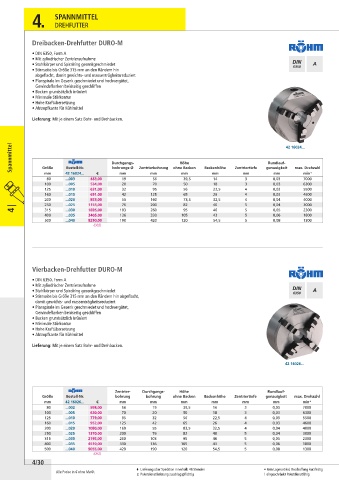

4. SPANNMITTEL

DREHFUTTER

Dreibacken-Drehfutter DURO-M

• DIN 6350, Form A
• Mit zylindrischer Zentrieraufnahme
• Stahlkörper und Spiralring gesenk geschmiedet
• Stirnseite bis Größe 315 mm an den Rändern hin
abgeflacht, damit gewichts- und massenträgheitsreduziert
• Planspirale im Gesenk geschmiedet und hoch vergütet,
Gewindeflanken beidseitig geschliffen
• Backen grundsätzlich brüniert
• Minimale Störkontur
• Hohe Kraftübersetzung
• Abtropfkante für Kühlmittel

Lieferung: Mit je einem Satz Bohr- und Drehbacken.

Spannmittel Größe Bestell-Nr. Durchgangs- Zentrierbohrung ohne Backen Backenhöhe Zentriertiefe genauigkeit 42 16024...

Höhe
Rundlauf-
max. Drehzahl
bohrungs-Ø
€
mm
mm
19
...003
56
80 42 16024... 483,00 mm mm 39,5 mm mm mm min -1
14
3
7000
0,03
100 ...005 534,00 20 70 50 18 3 0,03 6300
125 ...010 631,00 32 95 56 22,5 4 0,03 5500
160 ...015 691,00 42 125 65 26 4 0,03 4600
200 ...020 853,00 55 160 73,5 32,5 4 0,04 4000
4 | 250 ...025 1155,00 76 200 82 40 5 5 0,04 3000
1895,00
95
2300
...030
0,05
103
46
315
260
400 ...035 3405,00 136 330 105 43 5 0,06 1800
500 ...040 8290,00 190 420 120 54,5 5 0,08 1300
(082)
Vierbacken-Drehfutter DURO-M
• DIN 6350, Form A
• Mit zylindrischer Zentrieraufnahme
• Stahlkörper und Spiralring gesenk geschmiedet
• Stirnseite bis Größe 315 mm an den Rändern hin abgeflacht,
damit gewichts- und massenträgheitsreduziert
• Planspirale im Gesenk geschmiedet und hoch vergütet,
Gewindeflanken beidseitig geschliffen
• Backen grundsätzlich brüniert
• Minimale Störkontur
• Hohe Kraftübersetzung
• Abtropfkante für Kühlmittel
Lieferung: Mit je einem Satz Bohr- und Drehbacken.
42 16026...

Zentrier- Durchgangs- Höhe Rundlauf-
Größe Bestell-Nr. bohrung bohrung ohne Backen Backenhöhe Zentriertiefe genauigkeit max. Drehzahl
mm 42 16026... € mm mm mm mm mm mm min -1
80 ...002 598,00 56 19 39,5 14 3 0,03 7000
100 ...005 630,00 70 20 50 18 3 0,03 6300
125 ...010 779,00 95 32 56 22,5 4 0,03 5500
160 ...015 952,00 125 42 65 26 4 0,03 4600
200 ...020 1080,00 160 55 83,5 32,5 4 0,04 4000
250 ...025 1370,00 200 76 82 40 5 0,04 3000
315 ...030 2195,00 260 103 95 46 5 0,05 2300
400 ...035 4510,00 330 136 105 43 5 0,06 1800
500 ...040 9055,00 420 190 120 54,5 5 0,08 1300
(082)
4/30
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
