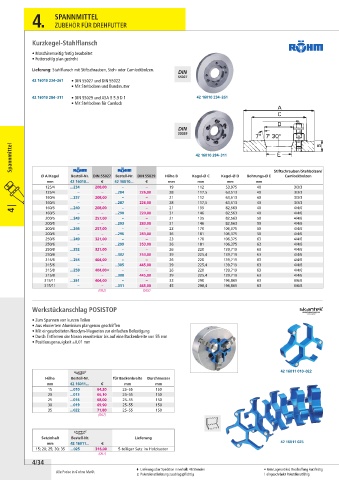

4. SPANNMITTEL

ZUBEHÖR FÜR DREHFUTTER

Kurzkegel-Stahlflansch

• Maschinenseitig fertig bearbeitet
• Futterseitig plan gedreht

Lieferung: Stahlflansch mit Stiftschrauben, Steh- oder Camlockbolzen.
42 16010 234–261 • DIN 55027 und DIN 55022
• Mit Stehbolzen und Bundmutter

42 16010 284–311 • DIN 55029 und ASA B 5.9 D 1 42 16010 234–261
• Mit Stehbolzen für Camlock

Spannmittel 42 16010 284–311

Ø A/Kegel Bestell-Nr. DIN 55027 Bestell-Nr. DIN 55029 Höhe B Kegel-Ø C Kegel-Ø D Bohrungs-Ø E Stiftschrauben/Stehbolzen/
Camlockbolzen
mm 42 16010... € 42 16010... € mm mm mm mm
125/4 ...234 208,00 – – 19 112 53,975 40 3/3/3
125/4 – – ...284 226,00 28 117,5 63,513 40 3/3/3
160/4 ...237 208,00 – – 21 112 63,513 40 3/3/3
160/4 – – ...287 226,00 28 117,5 63,513 40 3/3/3
4 | 160/5 ...240 – 208,00 ...290 – 220,00 21 135 82,563 40 4/4/6
–
160/5
82,563
40
4/4/6
–
31
146
200/5 ...243 257,00 – – 21 135 82,563 50 4/4/6
200/5 – – ...293 283,00 31 146 82,563 50 4/4/6
200/6 ...246 257,00 – – 23 170 106,375 50 4/4/6
200/6 – – ...296 283,00 36 181 106,375 50 4/4/6
250/6 ...249 321,00 – – 23 170 106,375 63 4/4/6
250/6 – – ...299 353,00 36 181 106,375 63 4/4/6
250/8 ...252 321,00 – – 26 220 139,719 63 4/4/6
250/8 – – ...302 353,00 39 225,4 139,719 63 4/4/6
315/6 ...255 404,00 – – 26 220 139,719 63 4/4/6
315/6 – – ...305 445,00 39 225,4 139,719 63 4/4/6
315/8 ...258 404,00 • – – 26 220 139,719 63 4/4/6
315/8 – – ...308 445,00 39 225,4 139,719 63 4/4/6
315/11 ...261 404,00 – – 33 290 196,869 63 6/6/6
315/11 – – ...311 445,00 45 298,4 196,869 63 6/6/6
(082) (082)
Werkstückanschlag POSISTOP
• Zum Spannen von kurzen Teilen
• Aus eloxiertem Aluminium plangenau geschliffen
• Mit eingearbeiteten Neodym-Magneten zur einfachen Befestigung
• Durch Entfernen der Nasen erweiterbar bis auf eine Backenbreite von 55 mm
• Positionsgenauigkeit ±0,01 mm

42 16011 010–022
Höhe Bestell-Nr. für Backenbreite Durchmesser
mm 42 16011... € mm mm
15 ...010 64,20 25– 55 150
20 ...013 66,10 25– 55 150
25 ...016 68,00 25– 55 150
30 ...019 69,90 25– 55 150
35 ...022 71,80 25– 55 150
(067)

Satzinhalt Bestell-Nr. Lieferung
mm 42 16011... € 42 16011 025
15; 20; 25; 30; 35 ...025 316,00 5-teiliger Satz im Holzkasten
(067)
4/34
