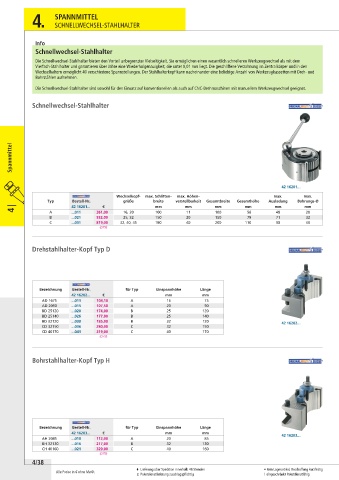

4. SPANNMITTEL

SCHNELLWECHSEL-STAHLHALTER

Info
Schnellwechsel-Stahlhalter
Die Schnellwechsel-Stahlhalter bieten den Vorteil unbegrenzter Vielseitigkeit. Sie ermöglichen einen wesentlich schnelleren Werkzeugwechsel als mit dem
Vierfach-Stahlhalter und garantieren über Jahre eine Wiederholgenauigkeit, die unter 0,01 mm liegt. Die geschliffene Verzahnung im Zentralkörper und in den
Wechselhaltern ermöglicht 40 verschiedene Spannstellungen. Der Stahlhalterkopf kann nacheinander eine beliebige Anzahl von Werkzeugkassetten mit Dreh- und
Bohrstählen aufnehmen.

Die Schnellwechsel-Stahlhalter sind sowohl für den Einsatz auf konventionellen als auch auf CNC-Drehmaschinen mit manuellem Werkzeugwechsel geeignet.

Schnellwechsel-Stahlhalter

Spannmittel

42 16201...
Wechselkopf- max. Schlitten- max. Höhen- max. max.
Typ Bestell-Nr. größe breite verstellbarkeit Gesamtbreite Gesamthöhe Ausladung Bohrungs-Ø
4 | A 42 16201... 361,00 16, 20 mm mm mm mm mm mm
€

48
100
11
100
...011
20
56
B ...021 532,00 25, 32 150 20 150 79 71 32
C ...031 819,00 32, 40, 45 180 40 200 110 90 40
(079)
Drehstahlhalter-Kopf Typ D

Bezeichnung Bestell-Nr. für Typ Einspannhöhe Länge
42 16202... € mm mm
AD 1675 ...011 103,10 A 16 75
AD 2090 ...015 107,50 A 20 90
BD 25120 ...020 174,00 B 25 120
BD 25140 ...026 177,00 B 25 140
BD 32120 ...030 185,00 B 32 120 42 16202...
CD 32150 ...036 280,00 C 32 150
CD 40170 ...041 319,00 C 40 170
(079)

Bohrstahlhalter-Kopf Typ H

Bezeichnung Bestell-Nr. für Typ Einspannhöhe Länge
42 16203... € mm mm 42 16203...
AH 2085 ...010 112,00 A 20 85
BH 32130 ...016 217,00 B 32 130
CH 40160 ...021 329,00 C 40 160
(079)
4/38
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
