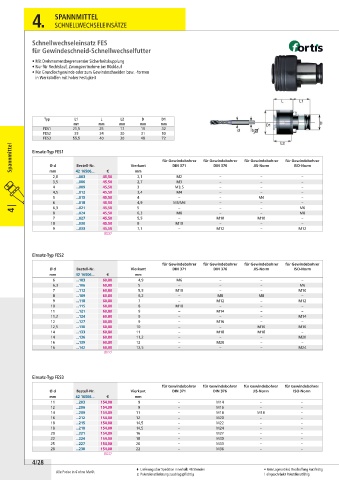

Page 262 - WS Werkzeuge 2026

4. SPANNMITTEL

SCHNELLWECHSELEINSÄTZE

Schnellwechseleinsatz FES
für Gewindeschneid-Schnellwechselfutter

• Mit Drehmomentbegrenzender Sicherheitskupplung
• Nur für Rechtslauf, Zwangsmitnahme bei Rücklauf
• Für Grundlochgewinde oder zum Gewindeschneiden bzw. -formen
in Werkstoffen mit hoher Festigkeit

Typ L1 L L2 D D1
mm mm mm mm mm
FES1 21,5 25 17 19 32
FES2 35 34 30 31 50
FES3 55,5 40 30 48 72
Spannmittel Einsatz-Typ FES1 Bestell-Nr. Vierkant für Gewindebohrer für Gewindebohrer für Gewindebohrer für Gewindebohrer

DIN 371
JIS-Norm
DIN 376
ISO-Norm
Ø d
mm
€
mm

2,8 42 16506... 45,50 2,1 M2 – – –
...003
3,5 ...006 45,50 2,7 M3 – – –
4 ...009 45,50 3 M3,5 – – –
4,5 ...012 45,50 3,4 M4 – – –
5 ...015 45,50 4 – – M4 –
6 ...018 45,50 4,9 M5/M6 – – –
4 | 6,3 ...021 45,50 6,3 M8 – – – – M6
5
–
45,50
...024
8
M8
7 ...027 45,50 5,5 – M10 M10 –
10 ...030 45,50 8 M10 – – –
9 ...033 45,50 7,1 – M12 – M12
(822)
Einsatz-Typ FES2
für Gewindebohrer für Gewindebohrer für Gewindebohrer für Gewindebohrer
Ø d Bestell-Nr. Vierkant DIN 371 DIN 376 JIS-Norm ISO-Norm
mm 42 16506... € mm
6 ...103 60,80 4,9 M6 – – –
6,3 ...106 60,80 5 – – – M6
7 ...112 60,80 5,5 M10 – – M10
8 ...109 60,80 6,2 – M8 M8 –
9 ...118 60,80 7 – M12 – M12
10 ...115 60,80 8 M10 – – –
11 ...121 60,80 9 – M14 – –
11,2 ...124 60,80 9 – – – M14
12 ...127 60,80 9 – M16 – –
12,5 ...130 60,80 10 – – M16 M16
14 ...133 60,80 11 – M18 M18 –
14 ...136 60,80 11,2 – – – M20
16 ...139 60,80 12 – M20 – –
16 ...142 60,80 12,5 – – – M24
(822)
Einsatz-Typ FES3
für Gewindebohrer für Gewindebohrer für Gewindebohrer für Gewindebohrer
Ø d Bestell-Nr. Vierkant DIN 371 DIN 376 JIS-Norm ISO-Norm
mm 42 16506... € mm
11 ...203 154,00 9 – M14 – –
12 ...206 154,00 9 – M16 – –
14 ...209 154,00 11 – M18 M18 –
16 ...212 154,00 12 – M20 – –
18 ...215 154,00 14,5 – M22 – –
18 ...218 154,00 14,5 – M24 – –
20 ...221 154,00 16 – M27 – –
22 ...224 154,00 18 – M30 – –
25 ...227 154,00 20 – M33 – –
28 ...230 154,00 22 – M36 – –
(822)
4/28
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
