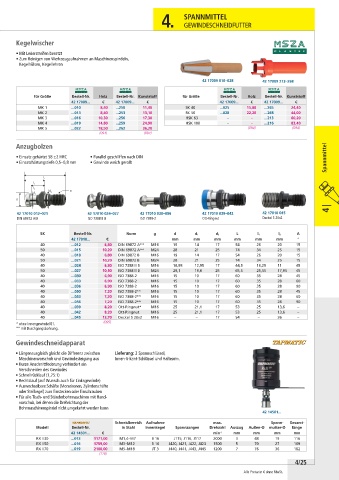

Page 259 - WS Werkzeuge 2026

4. SPANNMITTEL

GEWINDESCHNEIDFUTTER

Kegelwischer

• Mit Lederstreifen besetzt
• Zum Reinigen von Werkzeugaufnahmen an Maschinenspindeln,
Kegelhülsen, Kegellehren

42 17009 010–028 42 17009 213–268

für Größe Bestell-Nr. Holz Bestell-Nr. Kunststoff für Größe Bestell-Nr. Holz Bestell-Nr. Kunststoff
42 17009... € 42 17009... € 42 17009... € 42 17009... €
MK 1 ...010 8,40 ...250 11,40 SK 40 ...025 15,80 ...265 24,40
MK 2 ...013 8,40 ...253 13,10 SK 50 ...028 22,20 ...268 44,00
MK 3 ...016 10,30 ...256 17,30 HSK 63 – – ...213 60,20
MK 4 ...019 14,80 ...259 24,90 HSK 100 – – ...216 83,40
MK 5 ...022 18,50 ...262 36,20 (094) (094)
(094) (094)
Anzugbolzen

• Einsatz gehärtet 58 ±2 HRC • Parallel geschliffen nach DIN Spannmittel
• Einsatzhärtungstiefe 0,5–0,8 mm • Gewinde weich gerollt

4 |
42 17010 012–021 42 17010 024–027 42 17010 030–056 42 17010 039–042 42 17010 045
DIN 69872 A/B ISO 7388 II B ISO 7388-2 Ott-Ringnut Deckel S 20x2

SK Bestell-Nr. Norm g d d 1 d 2 L l 1 l 2 A
42 17010... € mm mm mm mm mm mm °
40 ...012 6,80 DIN 69872 A** M16 19 14 17 54 26 20 15
50 ...015 10,20 DIN 69872 A** M24 28 21 25 74 34 25 15
40 ...018 6,80 DIN 69872 B M16 19 14 17 54 26 20 15
50 ...021 10,20 DIN 69872 B M24 28 21 25 74 34 25 15
40 ...024 6,80 ISO 7388 ll B M16 18,95 12,95 17 44,5 16,25 11 45
50 ...027 10,50 ISO 7388 ll B M24 29,1 19,6 25 65,5 25,55 17,95 45
40 ...030 6,90 ISO 7388-2 M16 15 10 17 60 35 28 45
40 ...033 6,90 ISO 7388-2 M16 15 10 17 60 35 28 60
40 ...036 6,90 ISO 7388-2 M16 15 10 17 60 35 28 90
40 ...050 7,20 ISO 7388-2** M16 15 10 17 60 35 28 45
40 ...053 7,20 ISO 7388-2** M16 15 10 17 60 35 28 60
40 ...056 7,20 ISO 7388-2** M16 15 10 17 60 35 28 90
40 ...039 8,20 Ott-Ringnut* M16 25 21,1 17 53 25 13,6 –
40 ...042 8,20 Ott-Ringnut M16 25 21,1 17 53 25 13,6 –
40 ...045 13,70 Deckel S 20x2 M16 – – 17 54 – 26 –
* ohne Innengewinde/G1. (095)
** mit Durchgangsbohrung.
Gewindeschneidapparat

• Längenausgleich gleicht die Differenz zwischen Lieferung: 2 Spannschlüssel,
Maschinenvorschub und Gewindesteigung aus Innen-6-kant-Schlüssel und Haltearm.
• Kurze Anschnittfederung verhindert ein
Verschneiden des Gewindes
• Schnellrücklauf (1,75:1)
• Rechtslauf (auf Wunsch auch für Linksgewinde)
• Auswechselbare Schäfte (Morse konen, Zylinderschäfte
oder Steilkegel) zum Einstecken oder Einschrauben
• Für alle Tisch- und Ständerbohr maschinen mit Hand-
vorschub, bei denen die Drehrichtung der
Bohrmaschinenspindel nicht umgekehrt werden kann
42 14501...
Schneidbereich Aufnahme max. Spann- Gesamt-
Modell Bestell-Nr. in Stahl Innenkegel Spannzangen Drehzahl Auszug Außen-Ø mutter-Ø länge
42 14501... € min -1 mm mm mm mm
RX II30 ...013 1171,00 M1,4– M7 B 16 J115, J116, J117 2000 3 48 19 116
RX II50 ...016 1759,00 M3– M12 B 16 J420, J421, J422, J423 1500 5 70 27 169
RX II70 ...019 2100,00 M5– M18 JT 3 J440, J441, J443, J445 1200 7 76 36 182
(118)
4/25

Alle Preise in € ohne MwSt.
