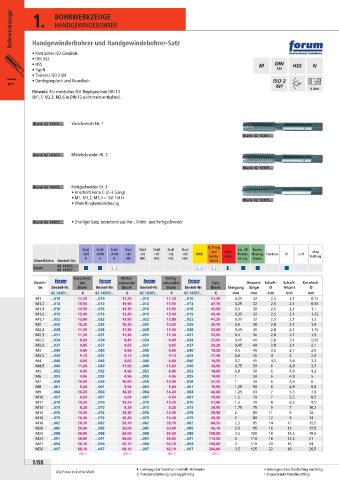

P. 102

Bohrwerkzeuge  1.  BOHRWERKZEUGE

                    HANDGEWINDEBOHRER

            Handgewinderbohrer und Handgewindebohrer-Satz

            •  Metrisches ISO-Gewinde
            •  DIN 352
            •  HSS
            •  Typ N
            •  Toleranz ISO 2 6H
      1 |   •  Durchgangsloch und Grundloch

            Hinweis: Für metrisches ISO-Regelgewinde DIN 13
            (M1,7; M2,3; M2,6 in DIN 13 nicht mehr enthalten).




             Blank 42 14301...  Vorschneider Nr. 1
                                                                                      Blank 42 14301...



             Blank 42 14303...  Mittelschneider Nr. 2
                                                                                      Blank 42 14303...


             Blank 42 14305...  Fertigschneider Nr. 3
                          •  Anschnitt Form C (2–3 Gang)
                          •  M1, M1,2, M1,4 = ISO 1/4 H                               Blank 42 14305...
                          •  Ohne Ringkennzeichnung


             Blank 42 14307...  •  3-teiliger Satz, bestehend aus Vor-, Mittel- und Fertigschneider




                                                                            Ti, Ti-Leg.
                                Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                              <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-   eisen  Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                               N    N    N   HRC  HRC  HRC  HRC  HRC                 NE-Leg.  Bronze
             Oberfläche Bestell-Nr.                                        stähle
             Blank   42 14301...–
                     42 14307...
                           Vorschnei-       Mittel-        Fertig-
             Gewin-          der           schneider      schneider        Satz           Gesamt-  Schaft-     Schaft-     Kernloch-
              de   Bestell-Nr.  Blank  Bestell-Nr.  Blank  Bestell-Nr.  Blank  Bestell-Nr.  Blank    Steigung  länge  Ø  4-kant  Ø
                   42 14301...  €   42 14303...  €   42 14305...  €   42 14307...  €   mm  mm  mm    mm      mm
              M1   ...010   17,20   ...010  17,20   ...010  17,20   ...010  51,20      0,25    32      2,5      2,1       0,75
              M1,2  ...013  15,90   ...013  15,90   ...013  15,90   ...013  47,70      0,25    32      2,5      2,1       0,95
              M1,4  ...016  14,50   ...016  14,50   ...016  14,50   ...016  43,60      0,3    32      2,5      2,1      1,1
              M1,6  ...019  13,40   ...019  13,40   ...019  13,40   ...019  40,40      0,35    32      2,5      2,1       1,25
              M1,7  ...022  13,80   ...022  13,80   ...022  13,80   ...022  41,20      0,35    32      2,5      2,1      1,3
              M2   ...025   10,20   ...025  10,20   ...025  10,20   ...025  30,70      0,4    36      2,8      2,1      1,6
              M2,2  ...028  11,30   ...028  11,30   ...028  11,30   ...028  33,60      0,45    36      2,8      2,1       1,75
              M2,3  ...031  11,30   ...031  11,30   ...031  11,30   ...031  33,60      0,4    36      2,8      2,1      1,9
              M2,5  ...034   8,49   ...034   8,49   ...034  8,49   ...034  25,60      0,45    40      2,8      2,1       2,05
              M2,6  ...037   9,85   ...037   9,85   ...037  9,85   ...037  29,20      0,45    40      2,8      2,1      2,1
              M3   ...040    4,66   ...040   4,66   ...040  4,66   ...040  14,20      0,5    40      3,5      2,7      2,5
              M3,5  ...043   9,13   ...043   9,13   ...043  9,13   ...043  27,40      0,6    45    4    3       2,9
              M4   ...046    4,66   ...046   4,66   ...046  4,66   ...046  14,20      0,7    45      4,5      3,4      3,3
              M4,5  ...049  11,60   ...049  11,60   ...049  11,60   ...049  34,90      0,75    50    6      4,9      3,7
              M5   ...052    4,96   ...052   4,96   ...052  4,96   ...052  14,90      0,8    50    6      4,9      4,2
              M6   ...055    4,96   ...055   4,96   ...055  4,96   ...055  14,90   1       50    6       4,9    5
              M7   ...058   10,90   ...058  10,90   ...058  10,90   ...058  32,50   1      50    6       4,9    6
              M8   ...061    5,64   ...061   5,64   ...061  5,64   ...061  16,90      1,25    56    6      4,9      6,8
              M9   ...064   14,20   ...064  14,20   ...064  14,20   ...064  42,60      1,25    63    7      5,5      7,8
              M10  ...067    6,64   ...067   6,64   ...067  6,64   ...067  20,00      1,5    70    7      5,5      8,5
              M11  ...070   19,20   ...070  19,20   ...070  19,20   ...070  57,40      1,5    70    8      6,2      9,5
              M12  ...073    8,28   ...073   8,28   ...073  8,28   ...073  24,90      1,75    75    9    7     10,2
              M14  ...076   13,30   ...076  13,30   ...076  13,30   ...076  39,90   2      80  11       9     12
              M16  ...079   16,40   ...079  16,40   ...079  16,40   ...079  49,20   2      80  12       9     14
              M18  ...082   28,10   ...082  28,10   ...082  28,10   ...082  84,50      2,5    95  14  11       15,5
              M20  ...085   30,00   ...085  30,00   ...085  30,00   ...085  90,10      2,5    95  16  12       17,5
              M22  ...088   36,00   ...088  36,00   ...088  36,00   ...088  108,00      2,5  100  18     14,5     19,5
              M24  ...091   38,00   ...091  38,00   ...091  38,00   ...091  114,00   3   110   18       14,5  21
              M27  ...094   56,10   ...094  56,10   ...094  56,10   ...094  168,00   3   110   20     16      24
              M30  ...097   68,10   ...097  68,10   ...097  68,10   ...097  204,00      3,5  125  22  18       26,5
                             (867)          (867)           (867)           (867)
            1/88
                                                  Lieferung über Spedition innerhalb 48 Stunden   • Kein Lagerartikel, Beschaffung kurzfristig
                     Alle Preise in € ohne MwSt.
                                                  z  Paketdienstlieferung zuschlagspflichtig  !  eingeschränkt Paketdienstfähig
