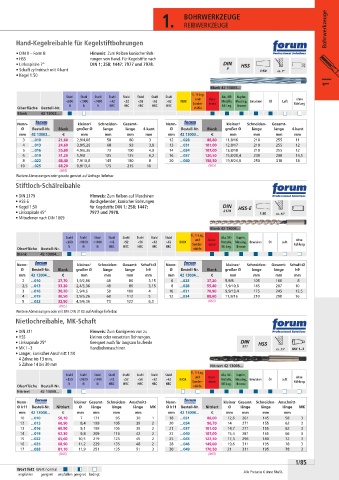

P. 99

1.      BOHRWERKZEUGE                                     Bohrwerkzeuge

                                                                  REIBWERKZEUGE

       Hand-Kegelreibahle für Kegelstiftbohrungen

       •  DIN 9 – Form B         Hinweis: Zum Reiben konischer Boh-
       •  HSS                    rungen von Hand. Für Kegelstifte nach
       •  Linksspirale 7°        DIN 1; 258; 1447; 7977 und 7978.
       •  Schaft zylindrisch mit 4-kant
       •  Kegel 1:50
                                                                                                                     1 |
                                                                           Blank 42 13003...
                                                                      Ti, Ti-Leg.
                          Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                        <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Metalle,  Messing,  Emulsion  Öl  Luft
                         N    N    N    HRC  HRC  HRC  HRC  HRC      Sonder-   eisen  NE-Leg.  Bronze   Kühlung
       Oberfläche Bestell-Nr.                                        stähle
       Blank   42 13003...
       Nenn-                kleiner/  Schneiden-  Gesamt-  Nenn-                 kleiner/  Schneiden-  Gesamt-
        Ø   Bestell-Nr.    Blank  großer Ø  länge  länge  4-kant  Ø  Bestell-Nr.    Blank  großer Ø  länge  länge  4-kant
        mm  42 13003...  €    mm      mm      mm    mm      mm  42 13003...  €    mm      mm      mm    mm
          3  ...010   21,60   2,9/4,06    58    80     3    12  ...028    86,80   11,8/16  210    255    11
          4  ...013   24,60   3,9/5,26    68    93      3,8  13  ...031  101,00   12,8/17  210    255    12
          5  ...016   25,80   4,9/6,36    73  100      4,9  14  ...034   107,00   13,8/18  210    255    12
          6  ...019   31,20   5,9/8   105     135      6,2  16  ...037   120,50   15,8/20,4  230  280      14,5
          8  ...022   48,40   7,9/10,8  145   180      8    20  ...040   156,50   19,8/24,8  250  310    18
        10  ...025    68,20   9,9/13,4  175   215    10                   (865)
                      (865)
       Weitere Abmessungen oder gerade genutet auf Anfrage lieferbar.
       Stiftloch-Schälreibahle
       •  DIN 2179               Hinweis: Zum Reiben auf Maschinen
       •  HSS-E                  durchgehender, konischer Bohrungen
       •  Kegel 1:50             für Kegelstifte DIN 1; 258; 1447;
       •  Linksspirale 45°       7977 und 7978.
       •  Mitnehmer nach DIN 1809

                                                                           Blank 42 13004...
                                                                      Ti, Ti-Leg.
                          Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                        <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-   eisen  Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                         N    N    N   HRC  HRC  HRC  HRC  HRC                 NE-Leg.  Bronze
       Oberfläche Bestell-Nr.                                        stähle
       Blank   42 13004...
       Nenn-                kleiner/  Schneiden-  Gesamt- Schaft-Ø   Nenn-      kleiner/  Schneiden-  Gesamt- Schaft-Ø
        Ø   Bestell-Nr.    Blank  großer Ø  länge  länge  h9  Ø  Bestell-Nr.    Blank  großer Ø  länge  länge  h9
        mm  42 13004...  €   mm       mm     mm     mm      mm  42 13004...  €    mm      mm      mm    mm
          2  ...010  27,70   1,9/2,86    48     86       3,15    6  ...025  37,20   5,9/8  105    160      8
           2,5 ...013  33,20   2,4/3,36    48    86       3,15    8  ...028  55,40   7,9/10,8  145  207  10
          3  ...016  30,20   2,9/4,6    58    100     4     10  ...031    70,90   9,9/13,4  175   245      12,5
          4  ...019  30,50   3,9/5,26    68   112     5     12  ...034    88,60   11,8/16  210    290    16
          5  ...022  32,50   4,9/6,36    73   122      6,3                (865)
                      (865)
       Weitere Abmessungen oder mit MK DIN 2180 auf Anfrage lieferbar.
       Nietlochreibahle, MK-Schaft
       •  DIN 311                Hinweis: Zum Korrigieren von zu
       •  HSS                      kleinen oder versetzten Bohrungen.
       •  Linksspirale 25°       Geeignet auch für langsam laufende
       •  MK 1–3                 Handbohrmaschinen.
       •  Langer, konischer Anschnitt 1:10
        4 Zähne bis 13 mm,
        5 Zähne 14 bis 30 mm                                               Nitriert 42 13008...
                                                                      Ti, Ti-Leg.
                          Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl     Stahl   und     Guss-     Alu, NE-     Kupfer,   ohne
                        <850   <1000   <1400   <42   <52   <56   <62   >62     INOX  Sonder-   eisen  Metalle,  Messing,  Emulsion  Öl  Luft  Kühlung
                         N    N    N   HRC  HRC  HRC  HRC  HRC                 NE-Leg.  Bronze
       Oberfläche Bestell-Nr.                                        stähle
       Nitriert  42 13008...
       Nenn-               kleiner  Gesamt- Schneiden- Anschnitt-  Nenn-        kleiner  Gesamt- Schneiden- Anschnitt-
       Ø k11  Bestell-Nr.    Nitriert  Ø  länge  länge  länge  MK  Ø k11  Bestell-Nr.    Nitriert  Ø  länge  länge  länge  MK
        mm  42 13008...  €   mm   mm     mm     mm          mm  42 13008...  €   mm   mm     mm      mm
        10  ...010   56,10     7  171      95    30   1     18  ...031    88,00      12,6  261  145  58    3
        12  ...013   60,90       8,4  199  105   39   2     20  ...034    96,70   14  271    155     62    3
        13  ...016   60,90       9,1  199  105   39   2     21  ...037   101,00      14,7  271  155  62    3
        14  ...019   62,30       9,8  209  115   42   2     22  ...040   107,00      15,4  281  165  66    3
        15  ...022   65,60      10,5  219  125   45   2     25  ...043   122,50      17,5  296  180  72    3
        16  ...025   68,90      11,2  229  135   48   2     28  ...046   149,00      19,6  311  195  78    3
        17  ...028   81,10      11,9  251  135   51   3     30  ...049   170,50   21  311    195     78    3
                      (865)                                               (865)
                                                                                                         1/85
       Wert fett Wert normal                                                           Alle Preise in € ohne MwSt.
        empfohlen  geeignet  empfohlen geeignet bedingt
