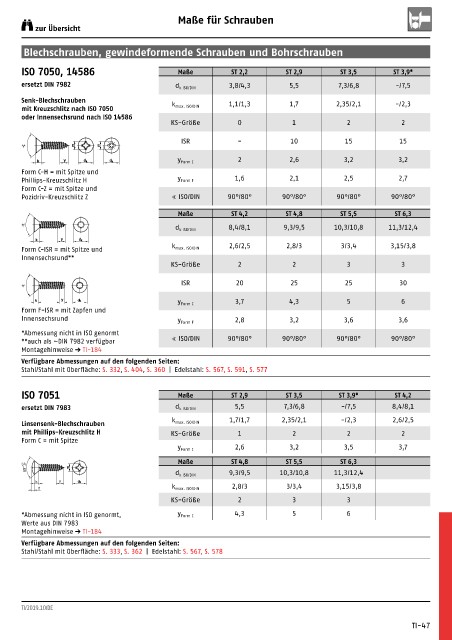

Maße für Schrauben
zur Übersicht

Blechschrauben, gewindeformende Schrauben und Bohrschrauben

ISO 7050, 14586 Maße ST 2,2 ST 2,9 ST 3,5 ST 3,9*
ersetzt DIN 7982 d k ISO/DIN 3,8/4,3 5,5 7,3/6,8 -/7,5

Senk-Blechschrauben 1,1/1,3 1,7 2,35/2,1 -/2,3
mit Kreuzschlitz nach ISO 7050 k max. ISO/DIN
oder Innensechsrund nach ISO 14586
KS-Größe 0 1 2 2
ISR - 10 15 15
m m
k y d k d k y Form C 2 2,6 3,2 3,2
Form C-H = mit Spitze und
Phillips-Kreuzschlitz H y Form F 1,6 2,1 2,5 2,7
Form C-Z = mit Spitze und
Pozidriv-Kreuzschlitz Z ∢ ISO/DIN 90°/80° 90°/80° 90°/80° 90°/80°
Maße ST 4,2 ST 4,8 ST 5,5 ST 6,3

8,4/8,1 9,3/9,5 10,3/10,8 11,3/12,4
d k ISO/DIN
k y d k
Form C-ISR = mit Spitze und k max. ISO/DIN 2,6/2,5 2,8/3 3/3,4 3,15/3,8
Innensechsrund**
KS-Größe 2 2 3 3

ISR 20 25 25 30

k y dk 3,7 4,3 5 6
y Form C
Form F-ISR = mit Zapfen und
Innensechsrund 2,8 3,2 3,6 3,6
y Form F
*Abmessung nicht in ISO genormt
**auch als ~DIN 7982 verfügbar ∢ ISO/DIN 90°/80° 90°/80° 90°/80° 90°/80°
Montagehinweise Å TI-184
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 332, S. 404, S. 360 | Edelstahl: S. 567, S. 591, S. 577

ISO 7051 Maße ST 2,9 ST 3,5 ST 3,9* ST 4,2
ersetzt DIN 7983 d k ISO/DIN 5,5 7,3/6,8 -/7,5 8,4/8,1
1,7/1,7 2,35/2,1 -/2,3 2,6/2,5
Linsensenk-Blechschrauben k max. ISO/DIN
mit Phillips-Kreuzschlitz H KS-Größe 1 2 2 2
Form C = mit Spitze
2,6 3,2 3,5 3,7
y Form C
Maße ST 4,8 ST 5,5 ST 6,3
80° +2° -0° m
d k ISO/DIN 9,3/9,5 10,3/10,8 11,3/12,4
k y dk
f k max. ISO/DIN 2,8/3 3/3,4 3,15/3,8
KS-Größe 2 3 3
*Abmessung nicht in ISO genormt, y Form C 4,3 5 6
Werte aus DIN 7983
Montagehinweise Å TI-184
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 333, S. 362 | Edelstahl: S. 567, S. 578

TI/2019.10/DE

TI-47
