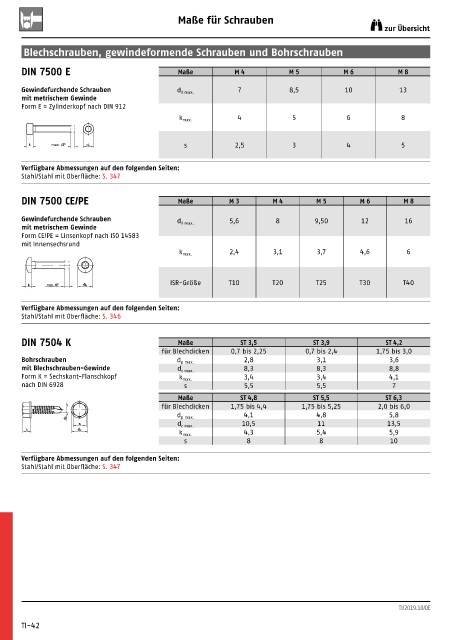

Maße für Schrauben
zur Übersicht

Blechschrauben, gewindeformende Schrauben und Bohrschrauben

DIN 7500 E Maße M 4 M 5 M 6 M 8

Gewindefurchende Schrauben d K max. 7 8,5 10 13
mit metrischem Gewinde
Form E = Zylinderkopf nach DIN 912
4 5 6 8
k max.

k max. 4P d k s 2,5 3 4 5

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 347

DIN 7500 CE/PE Maße M 3 M 4 M 5 M 6 M 8

Gewindefurchende Schrauben 5,6 8 9,50 12 16
mit metrischem Gewinde d K max.
Form CE/PE = Linsenkopf nach ISO 14583
mit Innensechsrund
2,4 3,1 3,7 4,6 6
k max.

ISR-Größe T10 T20 T25 T30 T40
k max. 4P d k

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 346

DIN 7504 K Maße ST 3,5 ST 3,9 ST 4,2
für Blechdicken 0,7 bis 2,25 0,7 bis 2,4 1,75 bis 3,0
Bohrschrauben d p max. 2,8 3,1 3,6
mit Blechschrauben-Gewinde d c max. 8,3 8,3 8,8
Form K = Sechskant-Flanschkopf k max. 3,4 3,4 4,1
nach DIN 6928 s 5,5 5,5 7

Maße ST 4,8 ST 5,5 ST 6,3
für Blechdicken 1,75 bis 4,4 1,75 bis 5,25 2,0 bis 6,0
4,1 4,8 5,8
d p max.
dp
s d c max. 10,5 11 13,5
k d c 4,3 5,4 5,9
k max.
s 8 8 10
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 347

TI/2019.10/DE

TI-42
