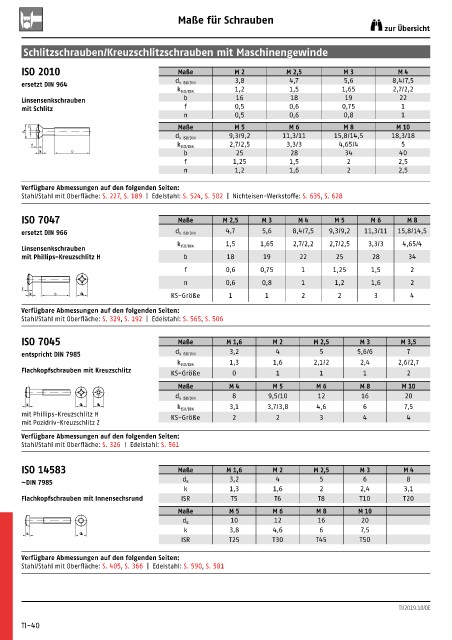

Maße für Schrauben
zur Übersicht

Schlitzschrauben/Kreuzschlitzschrauben mit Maschinengewinde

ISO 2010 Maße M 2 M 2,5 M 3 M 4
3,8 4,7 5,6 8,4/7,5
ersetzt DIN 964 d k ISO/DIN
k ISO/DIN 1,2 1,5 1,65 2,7/2,2
Linsensenkschrauben b 16 18 19 22
mit Schlitz f 0,5 0,6 0,75 1
n 0,5 0,6 0,8 1
Maße M 5 M 6 M 8 M 10
n
d k
d k ISO/DIN 9,3/9,2 11,3/11 15,8/14,5 18,3/18
f k ISO/DIN 2,7/2,5 3,3/3 4,65/4 5
k b b 25 28 34 40
f 1,25 1,5 2 2,5
n 1,2 1,6 2 2,5

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 227, S. 189 | Edelstahl: S. 524, S. 502 | Nichteisen-Werkstoffe: S. 635, S. 628

ISO 7047 Maße M 2,5 M 3 M 4 M 5 M 6 M 8

ersetzt DIN 966 d k ISO/DIN 4,7 5,6 8,4/7,5 9,3/9,2 11,3/11 15,8/14,5
1,5 1,65 2,7/2,2 2,7/2,5 3,3/3 4,65/4
Linsensenkschrauben k ISO/DIN
mit Phillips-Kreuzschlitz H b 18 19 22 25 28 34
f 0,6 0,75 1 1,25 1,5 2
n 0,6 0,8 1 1,2 1,6 2
f
k b k d KS-Größe 1 1 2 2 3 4
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 329, S. 192 | Edelstahl: S. 565, S. 506

ISO 7045 Maße M 1,6 M 2 M 2,5 M 3 M 3,5

entspricht DIN 7985 d k ISO/DIN 3,2 4 5 5,6/6 7
1,3 1,6 2,1/2 2,4 2,6/2,7
k ISO/DIN
Flachkopfschrauben mit Kreuzschlitz KS-Größe 0 1 1 1 2
Maße M 4 M 5 M 6 M 8 M 10
8 9,5/10 12 16 20
d k ISO/DIN
k d k d k 3,1 3,7/3,8 4,6 6 7,5
k ISO/DIN
mit Phillips-Kreuzschlitz H KS-Größe 2 2 3 4 4
mit Pozidriv-Kreuzschlitz Z
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 326 I Edelstahl: S. 561

ISO 14583 Maße M 1,6 M 2 M 2,5 M 3 M 4

~DIN 7985 d k 3,2 4 5 6 8
k 1,3 1,6 2 2,4 3,1
Flachkopfschrauben mit Innensechsrund ISR T5 T6 T8 T10 T20
Maße M 5 M 6 M 8 M 10
10 12 16 20
d k
k 3,8 4,6 6 7,5
k d k
ISR T25 T30 T45 T50
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 405, S. 366 | Edelstahl: S. 590, S. 581
