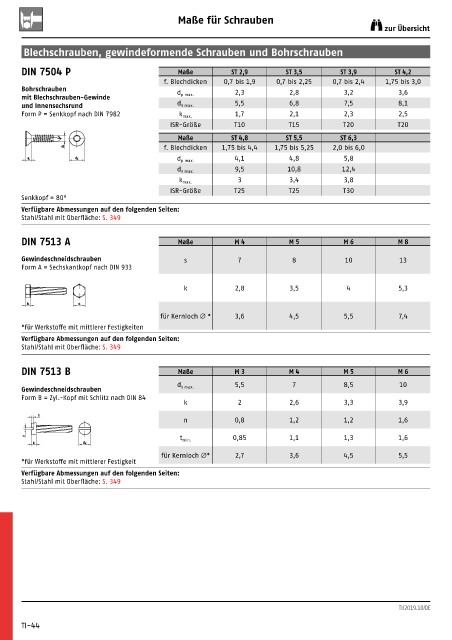

Maße für Schrauben
zur Übersicht

Blechschrauben, gewindeformende Schrauben und Bohrschrauben

DIN 7504 P Maße ST 2,9 ST 3,5 ST 3,9 ST 4,2
f. Blechdicken 0,7 bis 1,9 0,7 bis 2,25 0,7 bis 2,4 1,75 bis 3,0
Bohrschrauben 2,3 2,8 3,2 3,6
mit Blechschrauben-Gewinde d p max.
und Innensechsrund d K max. 5,5 6,8 7,5 8,1
Form P = Senkkopf nach DIN 7982 k max. 1,7 2,1 2,3 2,5
ISR-Größe T10 T15 T20 T20
Maße ST 4,8 ST 5,5 ST 6,3
dp f. Blechdicken 1,75 bis 4,4 1,75 bis 5,25 2,0 bis 6,0
k dk d p max. 4,1 4,8 5,8
9,5 10,8 12,4
d K max.
3 3,4 3,8
k max.
ISR-Größe T25 T25 T30
Senkkopf = 80°
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 349

DIN 7513 A Maße M 4 M 5 M 6 M 8

Gewindeschneidschrauben s 7 8 10 13
Form A = Sechskantkopf nach DIN 933

k 2,8 3,5 4 5,3

k s
für Kernloch Ø * 3,6 4,5 5,5 7,4
* für Werkstoffe mit mittlerer Festigkeiten
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 349

DIN 7513 B Maße M 3 M 4 M 5 M 6
5,5 7 8,5 10
Gewindeschneidschrauben d k max.
Form B = Zyl.-Kopf mit Schlitz nach DIN 84
k 2 2,6 3,3 3,9
t
n 0,8 1,2 1,2 1,6

n 0,85 1,1 1,3 1,6
t min.
k d k
für Kernloch Ø* 2,7 3,6 4,5 5,5
* für Werkstoffe mit mittlerer Festigkeit
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 349

TI/2019.10/DE

TI-44
