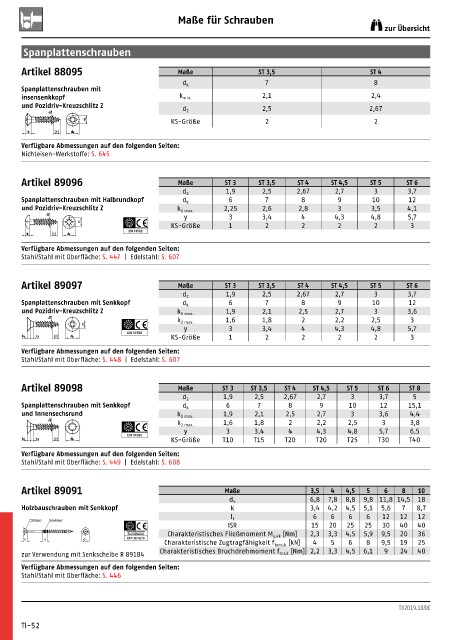

Maße für Schrauben
zur Übersicht
Spanplattenschrauben
Artikel 88095 Maße ST 3,5 ST 4
7 8
d k
Spanplattenschrauben mit
insensenkkopf k min. 2,1 2,4
und Pozidriv-Kreuzschlitz Z 2,5 2,67
d 2 d 2
KS-Größe 2 2
m
k (y) dk
Verfügbare Abmessungen auf den folgenden Seiten:
Nichteisen-Werkstoffe: S. 645
Artikel 89096 Maße ST 3 ST 3,5 ST 4 ST 4,5 ST 5 ST 6
1,9 2,5 2,67 2,7 3 3,7
d 2
Spanplattenschrauben mit Halbrundkopf d k 6 7 8 9 10 12
und Pozidriv-Kreuzschlitz Z k 1 max. 2,25 2,6 2,8 3 3,5 4,1
d2 d2 y 3 3,4 4 4,3 4,8 5,7
m m
KS-Größe 1 2 2 2 2 3
k (y) k dk (y) dk
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 447 | Edelstahl: S. 607
Artikel 89097 Maße ST 3 ST 3,5 ST 4 ST 4,5 ST 5 ST 6
1,9 2,5 2,67 2,7 3 3,7
d 2
Spanplattenschrauben mit Senkkopf d k 6 7 8 9 10 12
und Pozidriv-Kreuzschlitz Z k 1 max. 1,9 2,1 2,5 2,7 3 3,6
d2 d2 1,6 1,8 2 2,2 2,5 3
k 2 max.
m m
y 3 3,4 4 4,3 4,8 5,7
k1 k 2 k1 (y) k 2 d k (y) d k KS-Größe 1 2 2 2 2 3
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 448 | Edelstahl: S. 607
Artikel 89098 Maße ST 3 ST 3,5 ST 4 ST 4,5 ST 5 ST 6 ST 8
1,9 2,5 2,67 2,7 3 3,7 5
d 2
Spanplattenschrauben mit Senkkopf d k 6 7 8 9 10 12 15,1
und Innensechsrund k 1 max. 1,9 2,1 2,5 2,7 3 3,6 4,4
d2 d2 1,6 1,8 2 2,2 2,5 3 3,8
k 2 max.
y 3 3,4 4 4,3 4,8 5,7 6,5
k1 k 2 (y) k1 d k k 2 (y) d k KS-Größe T10 T15 T20 T20 T25 T30 T40
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 449 | Edelstahl: S. 608
Artikel 89091 Maße 3,5 4 4,5 5 6 8 10
Fräsrippen Schaftfräser
d h 6,8 7,8 8,8 9,8 11,8 14,5 18
Holzbauschrauben mit Senkkopf k 3,4 4,2 4,5 5,1 5,6 7 8,7
k l f dh 6 6 6 6 12 12 12
l f
Fräsrippen Schaftfräser
ISR 15 20 25 25 30 40 40
Charakteristisches Fließmoment M y,Rk [Nm] 2,3 3,3 4,5 5,9 9,5 20 36
k l f dh
Charakteristische Zugtragfähigkeit f tens,k [kN] 4 5 6 8 9,5 19 25
Charakteristisches Bruchdrehmoment f tor,k [Nm] 2,2 3,3 4,5 6,1 9 24 40
zur Verwendung mit Senkscheibe R 89184
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 446
TI/2019.10/DE
TI-52
