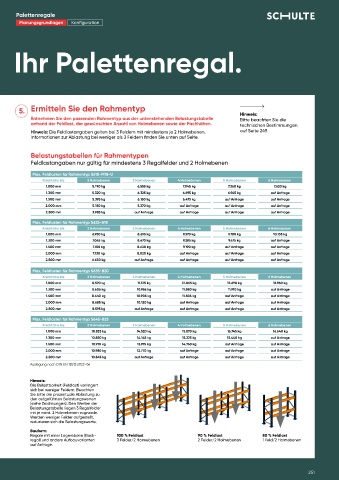

Page 253 - Schulte Lagertechnik 2024

Palettenregale
Planungsgrundlagen Konfiguration

Ihr Palettenregal.

5. Ermitteln Sie den Rahmentyp Hinweis:

Entnehmen Sie den passenden Rahmentyp aus der untenstehenden Belastungstabelle Bitte beachten Sie die
anhand der Feldlast, der gewünschten Anzahl von Holmebenen sowie der Fachhöhen. technischen Bestimmungen
Hinweis: Die Feldlastangaben gelten bei 3 Feldern mit mindestens je 2 Holmebenen. auf Seite 249.
Informationen zur Ablastung bei weniger als 3 Feldern finden Sie unten auf Seite.

Belastungstabellen für Rahmentypen
Feldlastangaben nur gültig für mindestens 3 Regalfelder und 2 Holmebenen

Max. Feldlasten für Rahmentyp S610-M18-U
Knickhöhe bis 2 Holmebenen 3 Holmebenen 4 Holmebenen 5 Holmebenen 6 Holmebenen
1.000 mm 5.190 kg 6.555 kg 7.045 kg 7.360 kg 7.620 kg
1.300 mm 5.320 kg 6.325 kg 6.695 kg 6.945 kg auf Anfrage
1.500 mm 5.395 kg 6.150 kg 6.475 kg auf Anfrage auf Anfrage
2.000 mm 5.180 kg 5.370 kg auf Anfrage auf Anfrage auf Anfrage
2.500 mm 3.985 kg auf Anfrage auf Anfrage auf Anfrage auf Anfrage
Max. Feldlasten für Rahmentyp S625-A18
Knickhöhe bis 2 Holmebenen 3 Holmebenen 4 Holmebenen 5 Holmebenen 6 Holmebenen
1.000 mm 6.930 kg 8.695 kg 9.370 kg 9.780 kg 10.135 kg
1.300 mm 7.045 kg 8.670 kg 9.285 kg 9.475 kg auf Anfrage
1.500 mm 7.100 kg 8.630 kg 9.190 kg auf Anfrage auf Anfrage
2.000 mm 7.130 kg 8.020 kg auf Anfrage auf Anfrage auf Anfrage
2.500 mm 6.630 kg auf Anfrage auf Anfrage auf Anfrage auf Anfrage

Max. Feldlasten für Rahmentyp S635-B20
Knickhöhe bis 2 Holmebenen 3 Holmebenen 4 Holmebenen 5 Holmebenen 6 Holmebenen
1.000 mm 8.570 kg 11.125 kg 12.065 kg 12.690 kg 12.960 kg
1.300 mm 8.605 kg 10.965 kg 11.880 kg 11.910 kg auf Anfrage
1.500 mm 8.640 kg 10.905 kg 11.505 kg auf Anfrage auf Anfrage
2.000 mm 8.685 kg 10.120 kg auf Anfrage auf Anfrage auf Anfrage
2.500 mm 8.595 kg auf Anfrage auf Anfrage auf Anfrage auf Anfrage
Max. Feldlasten für Rahmentyp S645-B25
Knickhöhe bis 2 Holmebenen 3 Holmebenen 4 Holmebenen 5 Holmebenen 6 Holmebenen
1.000 mm 10.825 kg 14.520 kg 15.870 kg 16.745 kg 16.640 kg
1.300 mm 10.850 kg 14.145 kg 15.325 kg 15.440 kg auf Anfrage
1.500 mm 10.910 kg 13.975 kg 14.760 kg auf Anfrage auf Anfrage
2.000 mm 10.980 kg 12.770 kg auf Anfrage auf Anfrage auf Anfrage
2.500 mm 10.845 kg auf Anfrage auf Anfrage auf Anfrage auf Anfrage
Auslegung nach DIN EN 15512:2022-06

Hinweis:
Die Belastbarkeit (Feldlast) verringert
sich bei weniger Feldern. Beachten
Sie bitte die prozentuale Ablastung zu
den aufgeführten Belastungswerten
(siehe Zeichnungen). Den Werten der
Belastungstabelle liegen 3 Regalfelder
mit je mind. 2 Holmebenen zugrunde.
Werden weniger Felder aufgestellt,
reduzieren sich die Belastungswerte.
Bauform:
Regale mit einer Lagerebene (Bock- 100 % Feldlast 90 % Feldlast 80 % Feldlast
regal) und andere Aufbauvarianten 3 Felder/2 Holmebenen 2 Felder/2 Holmebenen 1 Feld/2 Holmebenen
auf Anfrage.
