Page 405 - Munk Ratgeber Steigtechnik 2024
P. 405

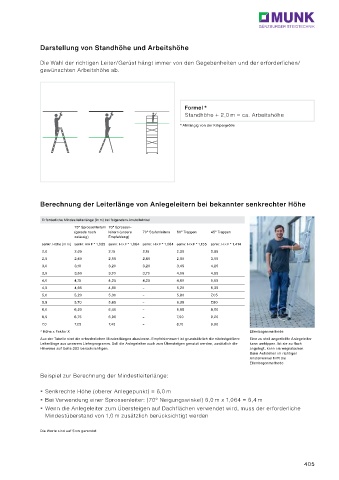

Darstellung von Standhöhe und Arbeitshöhe
Die Wahl der richtigen Leiter/Gerüst hängt immer von den Gegebenheiten und der erforderlichen/
gewünschten Arbeitshöhe ab.
Formel *
Standhöhe + 2,0 m = ca. Arbeitshöhe
* Abhängig von der Körpergröße
Berechnung der Leiterlänge von Anlegeleitern bei bekannter senkrechter Höhe
Erforderliche Mindestleiterlänge (in m) bei folgendem Anstellwinkel
75° Sprossenleitern 70° Sprossen-
(gerade noch leitern (unsere 70° Stufenleitern 60° Treppen 45° Treppen
zulässig) Empfehlung)
senkr. Höhe (in m) senkr. H × F * 1,035 senkr. H × F * 1,064 senkr. H × F * 1,064 senkr. H × F * 1,155 senkr. H × F * 1,414
2,0 2,05 2,15 2,15 2,30 2,85
2,5 2,60 2,65 2,65 2,90 3,55
3,0 3,10 3,20 3,20 3,45 4,25
3,5 3,60 3,70 3,70 4,05 4,95
4,0 4,15 4,25 4,25 4,60 5,65
4,5 4,65 4,80 – 5,20 6,35
5,0 5,20 5,30 – 5,80 7,05
5,5 5,70 5,85 – 6,35 7,80
6,0 6,20 6,40 – 6,95 8,50
6,5 6,75 6,90 – 7,50 9,20
7,0 7,25 7,45 – 8,10 9,90
* Höhe x Faktor X Ellenbogenmethode
Aus der Tabelle sind die erforderlichen Mindestlängen abzulesen. Empfehlenswert ist grundsätzlich die nächstgrößere Eine zu steil angestellte Anlegeleiter
Leiterlänge aus unserem Lieferprogramm. Soll die Anlegeleiter auch zum Übersteigen genutzt werden, zusätzlich die kann umkippen. Ist sie zu flach
Hinweise auf Seite 392 berücksichtigen. angelegt, kann sie wegrutschen.
Beim Aufstellen im richtigen
Anstellwinkel hilft die
Ellenbogenmethode
Beispiel zur Berechnung der Mindestleiterlänge:
Senkrechte Höhe (oberer Anlegepunkt) = 6,0 m
Bei Verwendung einer Sprossenleiter: (70° Neigungswinkel) 6,0 m x 1,064 = 6,4 m
Wenn die Anlegeleiter zum Übersteigen auf Dachflächen verwendet wird, muss der erforderliche
Mindestüberstand von 1,0 m zusätzlich berücksichtigt werden
Die Werte sind auf 5 cm gerundet
405
