Page 349 - Munk Ratgeber Steigtechnik 2024

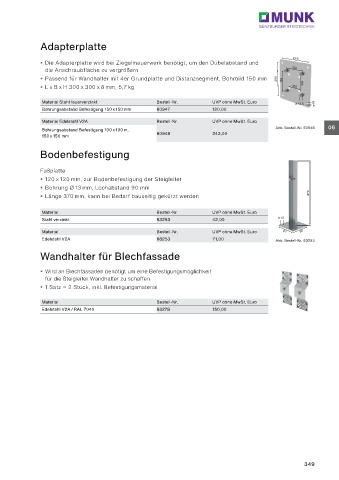

Adapterplatte

250
ƒ Die Adapterplatte wird bei Ziegelmauerwerk benötigt, um den Dübelabstand und
die Anschraubfläche zu vergrößern 150
ƒ Passend für Wandhalter mit 4er Grundplatte und Distanzsegment, Bohrbild 150 mm 250 150
ƒ L x B x H 300 x 300 x 8 mm, 5,7 kg 100 100

Material Stahl feuerverzinkt Bestell-Nr. UVP ohne MwSt. Euro ø 13,5 ø 16
Bohrungsabstand Befestigung 150 x 150 mm 60947 120,00

Material Edelstahl V2A Bestell-Nr. UVP ohne MwSt. Euro
Bohrungsabstand Befestigung 100 x 100 m, Abb. Bestell-Nr. 60948 06
150 x 150 mm 60948 243,00

Bodenbefestigung

Fußplatte
ƒ 120 x 120 mm, zur Bodenbefestigung der Steigleiter
ƒ Bohrung Ø 13 mm, Lochabstand 90 mm
ƒ Länge 370 mm, kann bei Bedarf bauseitig gekürzt werden 370

Material Bestell-Nr. UVP ohne MwSt. Euro
Stahl verzinkt 63253 42,00 ø 13

Material Bestell-Nr. UVP ohne MwSt. Euro 90 90
Edelstahl V2A 68253 71,00 Abb. Bestell-Nr. 63253
Wandhalter für Blechfassade

ƒ Wird an Blechfassaden benötigt um eine Befestigungsmöglichkeit
für die Steigleiter Wandhalter zu schaffen
ƒ 1 Satz = 2 Stück, inkl. Befestigungsmaterial

Material Bestell-Nr. UVP ohne MwSt. Euro
Edelstahl V2A / RAL 7040 63278 150,00

349
