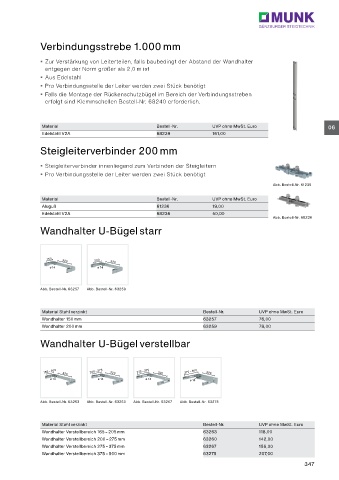

Page 347 - Munk Ratgeber Steigtechnik 2024
P. 347
Verbindungsstrebe 1.000 mm
Zur Verstärkung von Leiterteilen, falls baubedingt der Abstand der Wandhalter
entgegen der Norm größer als 2,0 m ist
Aus Edelstahl
Pro Verbindungsstelle der Leiter werden zwei Stück benötigt
Falls die Montage der Rückenschutzbügel im Bereich der Verbindungsstreben
erfolgt sind Klemmschellen Bestell-Nr. 68240 erforderlich.
Material Bestell-Nr. UVP ohne MwSt. Euro 06
Edelstahl V2A 68239 161,00
Steigleiterverbinder 200 mm
Steigleiterverbinder innenliegend zum Verbinden der Steigleitern
Pro Verbindungsstelle der Leiter werden zwei Stück benötigt
Abb. Bestell-Nr. 61236
Material Bestell-Nr. UVP ohne MwSt. Euro
Aluguß 61236 19,00
Edelstahl V2A 68236 50,00
Abb. Bestell-Nr. 68236
Wandhalter U-Bügel starr
150
320 200 320
ø 14 ø 14
Abb. Bestell-Nr. 63257 Abb. Bestell-Nr. 63259
Material Stahl verzinkt Bestell-Nr. UVP ohne MwSt. Euro
Wandhalter 150 mm 63257 76,00
Wandhalter 200 mm 63259 78,00
Wandhalter U-Bügel verstellbar
165 – 205 320 200 – 275 320 275 – 375 320 375 – 500 320
ø 14 ø 14 ø 14 ø 14
Abb. Bestell-Nr. 63263 Abb. Bestell-Nr. 63260 Abb. Bestell-Nr. 63267 Abb. Bestell-Nr. 63275
Material Stahl verzinkt Bestell-Nr. UVP ohne MwSt. Euro
Wandhalter Verstellbereich 165 – 205 mm 63263 118,00
Wandhalter Verstellbereich 200 – 275 mm 63260 142,00
Wandhalter Verstellbereich 275 – 375 mm 63267 156,00
Wandhalter Verstellbereich 375 – 500 mm 63275 207,00
347
