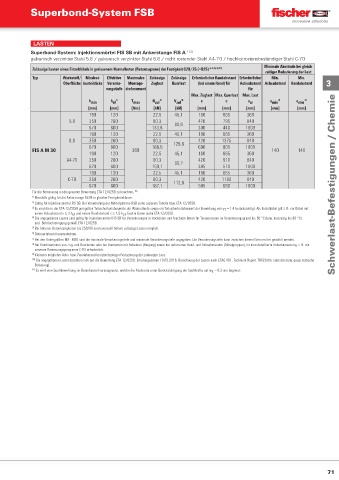

Superbond-System FSB

LASTEN
Superbond-System: Injektionsmörtel FIS SB mit Ankerstange FIS A 1) 2)
galvanisch verzinkter Stahl 5.8 / galvanisch verzinkter Stahl 8.8 / nicht rostender Stahl A4-70 / hochkorrosionsbeständiger Stahl C-70
Minimale Abstände bei gleich-
Zulässige Lasten eines Einzeldübels in gerissenem Normalbeton (Betonzugzone) der Festigkeit C20/25 (∼B25) 3) 4) 5) 6) 11)
zeitiger Reduzierung der Last
Typ Werkstoff/ Mindest- Eff ektive Maximales Zulässige Zulässige Erforderlicher Randabstand Erforderlicher Min. Min.
Oberfläche bauteildicke Veranke- Montage- Zuglast Querlast (bei einem Rand) für Achsabstand Achsabstand Randabstand 3
rungstiefe drehmoment für
Max. Zuglast Max. Querlast Max. Last
h min h ef 7) T max N zul 8) V zul 8) c c s cr s min 9) c min 9)
[mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm] [mm]
190 120 22,5 45,1 180 665 360
5.8 350 280 80,3 80,6 420 795 840
670 600 133,8 300 440 1800
190 120 22,5 45,1 180 665 360
8.8 350 280 80,3 128,6 420 1375 840
670 600 188,5 600 805 1800
FIS A M 30 300 140 140
190 120 22,5 45,1 180 665 360
A4-70 350 280 80,3 90,2 420 910 840
670 600 150,1 395 510 1800
190 120 22,5 45,1 180 665 360
C-70 350 280 80,3 112,6 420 1180 840
670 600 187,1 595 680 1800 Schwerlast-Befestigungen / Chemie
Für die Bemessung ist die gesamte Bewertung ETA-12/0258 zu beachten. 10)
1) Ebenfalls gültig für die Ankerstange RG M in gleicher Festigkeitsklasse.
2) Gültig für Injektionsmörtel FIS SB. Bei Verwendung der Mörtelpatrone RSB siehe separate Tabelle bzw. ETA-12/0258.
2) Es sind die in der ETA-12/0258 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
F
einem Achsabstand s ≥ 3·h und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-12/0258.
ef
ef
4) Die angegebenen Lasten sind gültig für Injektionsmörtel FIS SB für Verankerungen in trockenem und feuchtem Beton für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C)
und Bohrlochreinigung gemäß ETA-12/0258.
Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
5)
6) Bohrverfahren Hammerbohren.
7) Bei den Ankergrößen M8 - M30 sind die minimale Verankerungstiefe und maximale Verankerungstiefe angegeben. Die Verankerungstiefe kann zwischen diesen Grenzen frei gewählt werden.
8) Bei Kombinationen von Zug- und Querlasten oder bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Ankerbemessung, z. B. mit
unserem Bemessungsprogramm C-FIX erforderlich.
9) Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
10) Die angegebenen Lasten beziehen sich auf die Bewertung ETA-12/0258, Erteilungsdatum 19.05.2016. Berechnung der Lasten nach ETAG 001, Technical Report TR029 (für statische bzw. quasi-statische
Belastung).
11) Es wird eine Spaltbewehrung im Betonbauteil vorausgesetzt, welche die Rissbreite unter Berücksichtigung der Spaltkräfte auf w ∼ 0,3 mm begrenzt.
k
