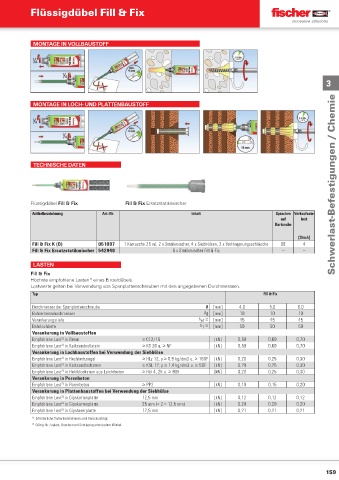

Page 158 - fischer Hauptkatalog Befestigungstechnik

Flüssigdübel Fill & Fix

MONTAGE IN VOLLBAUSTOFF

3

MONTAGE IN LOCH- UND PLATTENBAUSTOFF

TECHNISCHE DATEN

Flüssigdübel Fill & Fix Fill & Fix Ersatzstatikmischer Schwerlast-Befestigungen / Chemie

Artikelbezeichnung Art.-Nr. Inhalt Sprachen Verkaufsein-
auf heit
Kartusche

[Stück]
Fill & Fix K (D) 051097 1 Kartusche 25 ml, 2 x Statikmischer, 4 x Siebhülsen, 2 x Verlängerungsschläuche DE 4
Fill & Fix Ersatzstatikmischer 542940 6 x Statikmischer Fill & Fix — —

LASTEN
Fill & Fix
Höchste empfohlene Lasten eines Einzeldübels.
1)
Lastwerte gelten bei Verwendung von Spanplattenschrauben mit den angegebenen Durchmessern.
Typ Fill & Fix

Durchmesser der Spanplattenschraube Ø [mm] 4,0 5,0 6,0
Bohrernenndurchmesser d 0 [mm] 10 10 10
Verankerungstiefe h ≥ [mm] 45 45 45
ef
Bohrlochtiefe h ≥ [mm] 50 50 50
1
Verankerung in Vollbaustoffen
Empfohlene Last in Beton ≥ C12/15 [kN] 0,50 0,60 0,70
2)
Empfohlene Last in Kalksandvollstein ≥ KS 20 u. ≥ NF [kN] 0,50 0,60 0,70
2)
Verankerung in Lochbaustoffen bei Verwendung der Siebhülse
Empfohlene Last in Hochlochziegel ≥ HLz 12, ρ ≥ 0,9 kg/dm3 u. ≥ 16DF [kN] 0,20 0,25 0,30
2)
2)
Empfohlene Last in Kalksandlochstein ≥ KSL 12, ρ ≥ 1,4 kg/dm3 u. ≥ 5DF [kN] 0,20 0,25 0,30
2)
Empfohlene Last in Hohlblockstein aus Leichtbeton ≥ Hbl 4, 2K u. ≥ 8DF [kN] 0,20 0,25 0,30
Verankerung in Porenbeton
Empfohlene Last in Porenbeton ≥ PP2 [kN] 0,10 0,15 0,20
2)
Verankerung in Plattenbaustoffen bei Verwendung der Siebhülse
Empfohlene Last in Gipskartonplatte 12,5 mm [kN] 0,12 0,12 0,12
2)
Empfohlene Last in Gipskartonplatte 25 mm (= 2 × 12,5 mm) [kN] 0,20 0,20 0,20
2)
Empfohlene Last in Gipsfaserplatte 12,5 mm [kN] 0,21 0,21 0,21
2)
1) Erforderliche Sicherheitsfaktoren sind berücksichtigt.
2) Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
