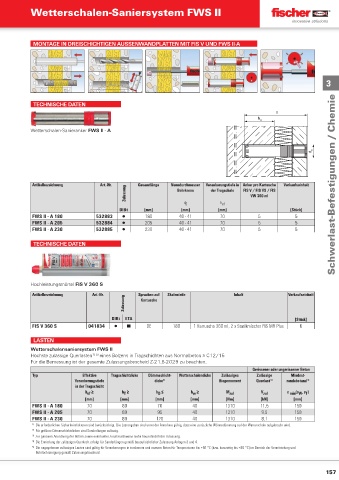

Page 156 - fischer Hauptkatalog Befestigungstechnik

Wetterschalen-Saniersystem FWS II

MONTAGE IN DREISCHICHTIGEN AUSSENWANDPLATTEN MIT FIS V UND FWS II-A

3

TECHNISCHE DATEN

l
h
ef
Wetterschalen-Sanieranker FWS II - A

d 0

Artikelbezeichnung Art.-Nr. Gesamtlänge Nenndurchmesser Verankerungstiefe in Anker pro Kartusche Verkaufseinheit Schwerlast-Befestigungen / Chemie
Zulassung Bohrkrone der Tragschale FIS V / FIS VS / FIS
VW 360 ml
d 0 h ef
DIBt [mm] [mm] [mm] [Stück]
FWS II - A 180 532883 ▯ 180 40 - 41 70 5 5
FWS II - A 205 532884 ▯ 205 40 - 41 70 5 5
FWS II - A 230 532885 ▯ 230 40 - 41 70 5 5

TECHNISCHE DATEN

Hochleistungsmörtel FIS V 360 S
Artikelbezeichnung Art.-Nr. Sprachen auf Skalenteile Inhalt Verkaufseinheit
Zulassung Kartusche

DIBt ETA [Stück]
FIS V 360 S 041834 ▯ ■ DE 180 1 Kartusche 360 ml, 2 x Statikmischer FIS MR Plus 6

LASTEN
Wetterschalensaniersystem FWS II
Höchste zulässige Querlasten 1) 5) eines Bolzens in Tragschichten aus Normalbeton ≥ C12/15
Für die Bemessung ist der gesamte Zulassungsbescheid Z-21.8-2029 zu beachten.
Gerissener oder ungerissener Beton
Typ Effektive Tragschichtdicke Dämmschicht- Wetterschalendicke Zulässiges Zulässige Mindest-
Verankerungstiefe dicke 2) Biegemoment Querlast 4) randabstand 3)
in der Tragschicht
(c , c )
h ≥ h T ≥ h D ≤ h w ≥ M zul V zul c min W T
ef
[mm] [mm] [mm] [mm] [Nm] [kN] [mm]
FWS II - A 180 70 80 70 40 1310 11,5 150
FWS II - A 205 70 80 95 40 1310 9,5 150
FWS II - A 230 70 80 120 40 1310 8,1 150
1) Die erforderlichen Sicherheitsfaktoren sind berücksichtigt. Die Lastangaben sind unter der Annahme gültig, dass eine zusätzliche Wärmedämmung auf der Wetterschale aufgebracht wird.
2) Für größere Dämmschichtdicken sind Sonderlängen zulässig.
Zur genauen Anordnung der Bolzen sowie eventueller Zusatznachweise siehe bauaufsichtliche Zulassung.
3)
4) Die Ermittlung der zulässigen Querkraft erfolgt für Sonderlängen gemäß bauaufsichtlicher Zulassung Anlagen 3 und 4.
5) Die angegebenen zulässigen Lasten sind gültig für Verankerungen in trockenem und nassem Beton für Temperaturen bis +50 °C (bzw. kurzzeitig bis +80 °C) im Bereich der Vermörtelung und
Bohrlochreinigung gemäß Zulassungsbescheid.
