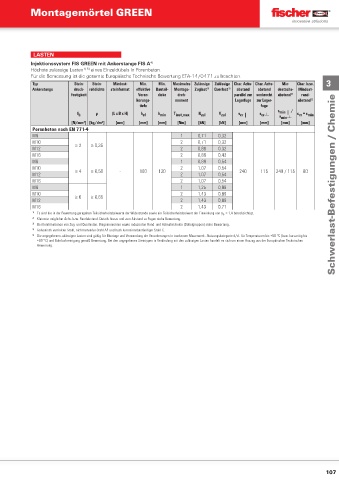

Montagemörtel GREEN

LASTEN
Injektionssystem FIS GREEN mit Ankerstange FIS A 4)
Höchste zulässige Lasten 1) 5) eines Einzeldübels in Porenbeton.
Für die Bemessung ist die gesamte Europäische Technische Bewertung ETA-14/0471 zu beachten.
Typ Stein- Stein- Mindest- Min. Min. Maximales Zulässige Zulässige Char. Achs- Char. Achs- Min- Char. bzw. 3
Ankerstange druck- rohdichte steinformat eff ektive Bauteil- Montage- Zuglast 3) Querlast 3) abstand abstand destachs- Mindest-
festigkeit Veran- dicke dreh- parallel zur senkrecht abstand 2) rand-
kerungs- moment Lagerfuge zur Lager- abstand 2)
tiefe fuge
s /
f b ρ (L x B x H) h ef h min T inst,max N zul V zul s cr║ s cr┴ min║ c = c min
cr
s
[N/mm²] [kg/dm³] [mm] [mm] [mm] [Nm] [kN] [kN] [mm] [mm] min┴ [mm]
[mm]
Porenbeton nach EN 771-4
M8 1 0,71 0,32
M10 ≥ 2 ≥ 0,35 2 0,71 0,32
M12 2 0,89 0,32
M16 2 0,89 0,43
M8 1 0,89 0,54
M10 ≥ 4 ≥ 0,50 - 100 130 2 1,07 0,54 240 115 240 / 115 80
M12 2 1,07 0,54
M16 2 1,07 0,54
M8 1 1,25 0,89 Schwerlast-Befestigungen / Chemie
M10 2 1,43 0,89
M12 ≥ 6 ≥ 0,65 2 1,43 0,89
M16 2 1,43 0,71
1) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt.
F
2) Kleinster möglicher Achs- bzw. Randabstand. Details hierzu und zum Abstand zu Fugen siehe Bewertung.
3) Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe Bewertung.
4) Galvanisch verzinkter Stahl, nichtrostender Stahl A4 und hoch korrosionsbeständiger Stahl C.
5) Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Mauerwerk - Nutzungskategorie d/d - für Temperaturen bis +50 °C (bzw. kurzzeitig bis
+80 °C) und Bohrlochreinigung gemäß Bewertung. Bei den angegebenen Steintypen in Verbindung mit den zulässigen Lasten handelt es sich um einen Auszug aus der Europäischen Technischen
Bewertung.
