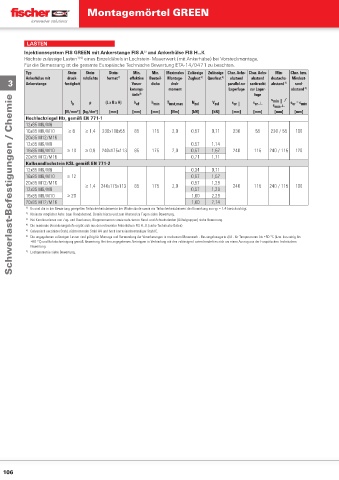

Page 105 - fischer Hauptkatalog Befestigungstechnik

Montagemörtel GREEN

LASTEN
Injektionssystem FIS GREEN mit Ankerstange FIS A und Ankerhülse FIS H...K
5)
Höchste zulässige Lasten 1) 6) eines Einzeldübels in Lochstein- Mauerwerk (mit Ankerhülse) bei Vorsteckmontage.
Für die Bemessung ist die gesamte Europäische Technische Bewertung ETA-14/0471 zu beachten.
Typ Stein- Stein- Stein- Min. Min. Maximales Zulässige Zulässige Char. Achs- Char. Achs- Min- Char. bzw.
Ankerhülse mit druck- rohdichte format 7) eff ektive Bauteil- Montage- Zuglast 3) Querlast 3) abstand abstand destachs- Mindest-
3 Ankerstange festigkeit Veran- dicke dreh- parallel zur senkrecht abstand 2) rand-
kerungs- moment Lagerfuge zur Lager- abstand 2)
tiefe 4) fuge
Schwerlast-Befestigungen / Chemie
s min║ /
f b ρ (L x B x H) h ef h min T inst,max N zul V zul s cr║ s cr┴ s min┴ c = c min
cr
[N/mm²] [kg/dm³] [mm] [mm] [mm] [Nm] [kN] [kN] [mm] [mm] [mm] [mm]
Hochlochziegel Hlz, gemäß EN 771-1
12x85 M6/M8
16x85 M8/M10 ≥ 8 ≥ 1,4 230x108x55 85 115 2,0 0,57 0,71 230 55 230 / 55 100
20x85 M12/M16
12x85 M6/M8 0,57 1,14
16x85 M8/M10 ≥ 10 ≥ 0,9 240x175x113 85 175 2,0 0,57 1,57 240 115 240 / 115 120
20x85 M12/M16 0,71 1,71
Kalksandlochstein KSL gemäß EN 771-2
12x85 M6/M8 0,34 0,71
16x85 M8/M10 ≥ 12 0,57 1,57
20x85 M12/M16 ≥ 1,4 240x175x113 85 175 2,0 0,57 1,29 240 115 240 / 115 100
12x85 M6/M8 0,57 1,29
16x85 M8/M10 ≥ 20 1,00 2,29
20x85 M12/M16 1,00 2,14
1) Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von  = 1,4 berücksichtigt.
F
2) Kleinster möglicher Achs- bzw. Randabstand. Details hierzu und zum Abstand zu Fugen siehe Bewertung.
3) Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) siehe Bewertung.
4) Die maximale Verankerungstiefe ergibt sich aus den relevanten Ankerhülsen FIS H...K (siehe Technische Daten).
5) Galvanisch verzinkter Stahl, nichtrostender Stahl A4 und hoch korrosionsbeständiger Stahl C.
Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Mauerwerk - Nutzungskategorie d/d - für Temperaturen bis +50 °C (bzw. kurzzeitig bis
6)
+80 °C) und Bohrlochreinigung gemäß Bewertung. Bei den angegebenen Steintypen in Verbindung mit den zulässigen Lasten handelt es sich um einen Auszug aus der Europäischen Technischen
Bewertung.
7) Lochgeometrie siehe Bewertung.
