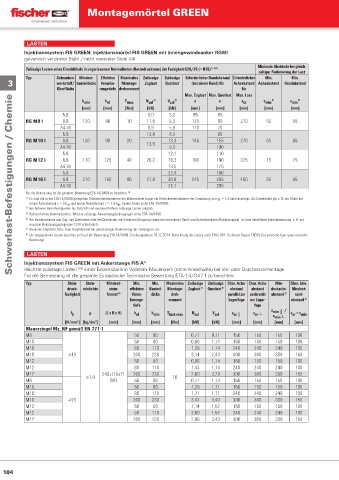

P. 103

Montagemörtel GREEN





                 LASTEN
                 Injektionssystem FIS GREEN: Injektionsmörtel FIS GREEN mit Innengewindeanker RGMI
                 galvanisch verzinkter Stahl / nicht rostender Stahl A4
                                                                                                   Minimale Abstände bei gleich-
                 Zulässige Lasten eines Einzeldübels in ungerissenem Normalbeton (Betondruckzone) der Festigkeit C20/25 (∼ B25)  1) 2) 3)
                                                                                                   zeitiger Reduzierung der Last
                 Typ        Schrauben-  Mindest-  Eff ektive   Maximales  Zulässige   Zulässige   Erforderlicher Randabstand Erforderlicher   Min.   Min.
           3                werkstoff/ bauteildicke  Veranke-  Montage-  Zuglast  Querlast  (bei einem Rand) für  Achsabstand  Achsabstand  Randabstand
                            Oberfläche      rungstiefe drehmoment                             für
                                                                         Max. Zuglast Max. Querlast  Max. Last
            Schwerlast-Befestigungen / Chemie
                                     h min   h ef   T max  N zul  4)  V zul  4)  c   c       s cr    s min  5)  c min  5)
                                     [mm]   [mm]    [Nm]    [kN]   [kN]    [mm]     [mm]    [mm]     [mm]     [mm]
                              5.8                           9,0     5,3     95       65
                 RG M8 I      8.8    120     90      10     11,9    8,3    135       95      270      55       55
                             A4-70                          9,9     5,9    110       70
                              5.8                           13,8    8,3              90
                 RG M10 I     8.8    130     90      20     13,9   13,3    145      155      270      65       65
                             A4-70                                  9,3             100
                              5.8                                  12,1             110
                 RG M12 I     8.8    170     125     40     20,2   19,3    190      190      375      75       75
                             A4-70                                 13,5             125
                              5.8                                  22,4             180
                 RG M16 I     8.8    210     160     80     27,8   30,9    240      265      480      95       95
                             A4-70                                 25,1             205
                 Für die Bemessung ist die gesamte Bewertung ETA-14/0408 zu beachten.  6)
                 1)  Es sind die in der ETA-14/0408 geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von   = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit
                                                                                     F
                  einem Achsabstand s ≥ 3·h  und einem Randabstand c ≥ 1,5·h . Exakte Daten siehe ETA-14/0408.
                                ef
                                                 ef
                 2)  Bei höheren Betonfestigkeiten bis C50/60 sind eventuell höhere zulässige Lasten möglich.
                  Bohrverfahren Hammerbohren. Weitere zulässige Anwendungsbedingungen siehe ETA-14/0408.
                 3)
                 4)  Bei Kombinationen von Zug- und Querlasten oder bei Querlasten mit Hebelarm (Biegung) sowie bei reduzierten Rand- und Achsabständen (Dübelgruppen), ist eine detaillierte Ankerbemessung, z. B. mit
                  unserem Bemessungsprogramm C-FIX erforderlich.
                 5)  Kleinster möglicher Achs- bzw. Randabstand bei gleichzeitiger Reduzierung der zulässigen Last.
                 8)  Die angegebenen Lasten beziehen sich auf die Bewertung ETA-14/0408, Erteilungsdatum 19.12.2014. Berechnung der Lasten nach ETAG 001, Technical Report TR029 (für statische bzw. quasi-statische
                  Belastung).
                 LASTEN
                 Injektionssystem FIS GREEN mit Ankerstange FIS A 4)
                 Höchste zulässige Lasten 1) 5)  eines Einzeldübels in Vollstein- Mauerwerk (ohne Ankerhülse) bei Vor- oder Durchsteckmontage.
                 Für die Bemessung ist die gesamte Europäische Technische Bewertung ETA-14/0471 zu beachten.
                 Typ            Stein-  Stein-  Mindest-  Min.  Min.  Maximales  Zulässige  Zulässige  Char. Achs- Char. Achs-  Min-  Char. bzw.
                                druck-  rohdichte  stein-  eff ektive   Bauteil-  Montage-  Zuglast  3)  Querlast  3)  abstand   abstand   destachs-  Mindest-
                               festigkeit     format  6)  Veran-  dicke  dreh-          parallel zur  senkrecht   abstand  2)  rand-
                                                      kerungs-     moment               Lagerfuge  zur Lager-  abstand  2)
                                                       tiefe                                     fuge
                                                                                                       s     /
                                 f b   ρ     (L x B x H)  h ef  h min  T inst,max  N zul  V zul  s cr║  s cr┴  s min║  c  = c min
                                                                                                               cr
                                                                                                        min┴
                               [N/mm²] [kg/dm³]  [mm]  [mm]  [mm]   [Nm]   [kN]    [kN]   [mm]   [mm]   [mm]   [mm]
                 Mauerziegel Mz, NF gemäß EN 771-1
                 M8                                    50     80           0,71   0,71    150    150     150    100
                 M10                                   50     80           0,86   1,14    150    150     150    100
                 M10                                   80    110           1,29   1,14    240    240     240    100
                 M10            ≥10                    200   230           3,14   2,43    300    300     300    150
                 M12                                   50     80           0,86   1,14    150    150     150    100
                 M12                                   80    110           1,43   1,14    240    240     240    100
                 M12                        240x115x71  200  230           2,00   3,29    300    300     300    150
                 M8                   ≥1,8     (NF)    50     80     10    0,71   1,14    150    150     150    100
                 M10                                   50     80           1,29   1,71    150    150     150    100
                 M10                                   80    110           1,71   1,71    240    240     240    100
                 M10            ≥20                    200   230           3,43   3,43    300    300     300    150
                 M12                                   50     80           1,14   1,57    150    150     150    100
                 M12                                   80    110           2,00   1,57    240    240     240    100
                 M12                                   200   230           2,86   3,43    300    300     300    150
