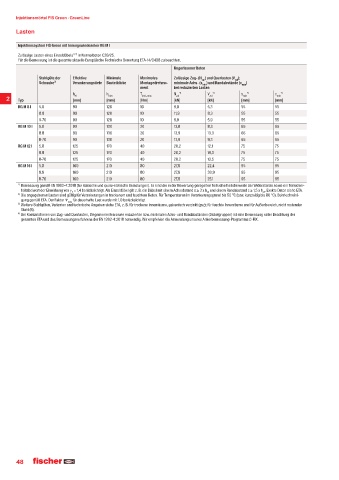

Page 48 - fischer Hauptkatalog Befestigungstechnik

Injektionsmörtel FIS Green · GreenLine

Lasten

Injektionssystem FIS Green mit Innengewindeanker RG M I
Zulässige Lasten eines Einzeldübels¹ ² in Normalbeton C20/25.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-14/0408 zu beachten.
Ungerissener Beton
Stahlgüte der Effektive Minimale Maximales Zulässige Zug- (N ) und Querlasten (V );
zul
zul
Schraube³› Verankerungstiefe Bauteildicke Montagedrehmo- minimale Achs- (s min ) und Randabstände (c min )
ment bei reduzierten Lasten
h h T N ¬ V ¬ s ¬ c ¬
ef min inst, max zul zul min min
2 Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm]
RG M 8 I 5.8 90 120 10 9,0 5,3 55 55
8.8 90 120 10 11,9 8,3 55 55
R-70 90 120 10 9,9 5,9 55 55
RG M 10 I 5.8 90 130 20 13,8 8,3 65 65
8.8 90 130 20 13,9 13,3 65 65
R-70 90 130 20 13,9 9,3 65 65
RG M 12 I 5.8 125 170 40 20,2 12,1 75 75
8.8 125 170 40 20,2 19,3 75 75
R-70 125 170 40 20,2 13,5 75 75
RG M 16 I 5.8 160 210 80 27,8 22,4 95 95
8.8 160 210 80 27,8 30,9 95 95
R-70 160 210 80 27,8 25,1 95 95
¹ Bemessung gemäß EN 1992-4:2018 (für statische und quasi-statische Belastungen). Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicher -
heitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h und einem Randabstand c ≥ 1,5 x h . Exakte Daten siehe ETA.
F
ef
ef
² Die angegebenen Lasten sind gültig für Verankerungen in trockenem und feuchtem Beton. Für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzzeitig bis 80 °C). Bohrlochreini-
gung gemäß ETA. Der Faktor Ψ sus für dauerhafte Last wurde mit 1,0 berücksichtigt.
³ Weitere Stahlgüten, Varianten und technische Angaben siehe ETA, z. B. für trockene Innenräume, galvanisch verzinkt (gvz); für feuchte Innenräume und für Außenbereich, nicht rostender
Stahl (R).
¬ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten bzw. minimalen Achs- und Randabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der
gesamten ETA und des Bemessungsverfahrens der EN 1992-4:2018 notwendig. Wir empfehlen die Anwendung unseres Ankerbemessung-Programms C-FIX.
