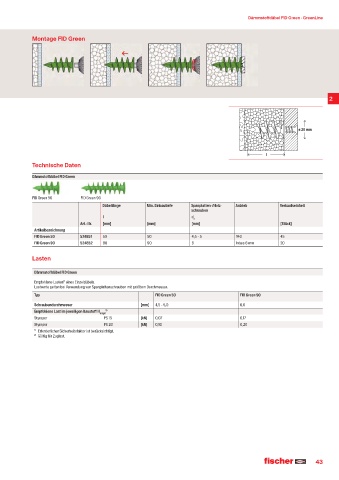

P. 43

Dämmstoffdübel FID Green · GreenLine



                  Montage FID Green











                                                                                                                           2





                                                                                                                ø 25 mm



                                                                                                    l

                  Technische Daten
                  Dämmstoffdübel FID Green


                  FID Green 50     FID Green 90
                                           Dübellänge     Min. Einbautiefe  Spanplatten-/Holz-  Antrieb  Verkaufseinheit
                                                                          schrauben
                                           l                              d
                                                                           s
                                   Art.-Nr.  [mm]          [mm]           [mm]                           [Stück]
                   Artikelbezeichnung
                   FID Green 50    524851  50              50             4,5 - 5         T40            45
                   FID Green 90    524852  90              90             6               Inbus 6 mm     20


                  Lasten

                   Dämmstoffdübel FID Green
                   Empfohlene Lasten¹ eines Einzeldübels.
                   Lastwerte gelten bei Verwendung von Spanplattenschrauben mit größtem Durchmesser.
                   Typ                                       FID Green 50                  FID Green 90
                   Schraubendurchmesser                 [mm]  4,5 - 5,0                    6,0
                   Empfohlene Last im jeweiligen Baustoff N  empf ²›
                   Styropor                PS 15        [kN]  0,07                         0,17
                   Styropor                PS 20        [kN]  0,10                         0,20
                   ¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt.
                   ² Gültig für Zuglast.


























                                                                                                                      43
