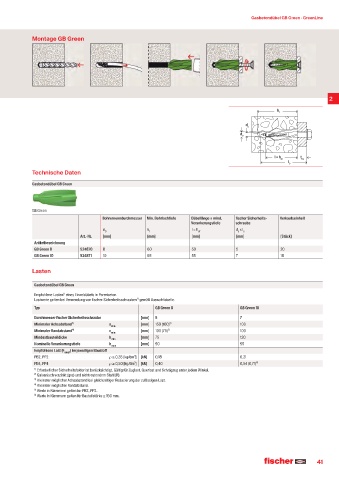

Page 41 - fischer Hauptkatalog Befestigungstechnik
P. 41
Gasbetondübel GB Green · GreenLine
Montage GB Green
2
h
1
d s
d 0
l = h t
ef fix
l
S
Technische Daten
Gasbetondübel GB Green
GB Green
Bohrernenndurchmesser Min. Bohrlochtiefe Dübellänge = mind. fischer Sicherheits- Verkaufseinheit
Verankerungstiefe schraube
d h l = h d x l
0 1 ef s s
Art.-Nr. [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
GB Green 8 524870 8 60 50 5 20
GB Green 10 524871 10 65 55 7 18
Lasten
Gasbetondübel GB Green
Empfohlene Lasten¹ eines Einzeldübels in Porenbeton.
Lastwerte gelten bei Verwendung von fischer-Sicherheitsschrauben² gemäß Auswahltabelle.
Typ GB Green 8 GB Green 10
Durchmesser fischer Sicherheitsschraube [mm] 5 7
Minimaler Achsabstand³ s [mm] 150 (100)¨ 100
min
Minimaler Randabstand£ c min [mm] 100 (75)¨ 100
Mindestbauteildicke h [mm] 75 120
min
Nominelle Verankerungstiefe h nom [mm] 50 55
Empfohlene Last (F ) im jeweiligen Baustoff
empf
PB2, PP2 ρ ≥ 0,35 [kg/dm³] [kN] 0,18 0,21
PB4, PP4 ρ ≥ 0,50 [kg/dm³] [kN] 0,40 0,54 (0,71)«
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt. Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
² Galvanisch verzinkt (gvz) und nichtrostendem Stahl (R).
³ Kleinster möglicher Achsabstand bei gleichzeitiger Reduzierung der zulässigen Last.
¬ Kleinster möglicher Randabstand.
¨ Werte in Klammern gelten für PB2, PP2.
« Werte in Klammern gelten für Bauteilstärke ≥ 150 mm.
