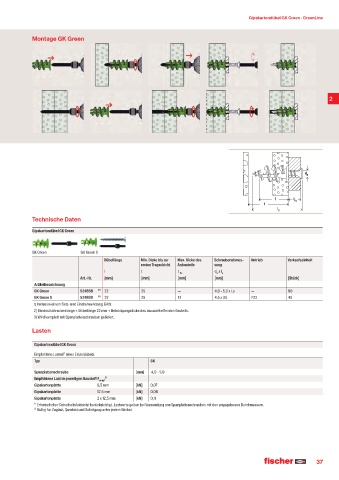

P. 37
Gipskartondübel GK Green · GreenLine
Montage GK Green
2
Technische Daten
Gipskartondübel GK Green
GK Green GK Green S
Dübellänge Min. Dicke bis zur Max. Dicke des Schraubenabmes- Antrieb Verkaufseinheit
ersten Tragschicht Anbauteils sung
l t t fix d x l s
s
Art.-Nr. [mm] [mm] [mm] [mm] [Stück]
Artikelbezeichnung
GK Green 524868 ¹² 22 25 — 4,0 - 5,0 x Ls — 90
GK Green S 524869 ¹³ 22 25 13 4,5 x 35 PZ2 45
1) Inklusive einem Setz- und Eindrehwerkzeug GKW.
2) Mindestschraubenlänge = Dübellänge 22 mm + Befestigungsdicke des anzuschließenden Bauteils.
3) Wird komplett mit Spanplattenschrauben geliefert.
Lasten
Gipskartondübel GK Green
Empfohlene Lasten¹ eines Einzeldübels.
Typ GK
Spanplattenschraube [mm] 4,0 - 5,0
Empfohlene Last im jeweiligen Baustoff F empf ²
Gipskartonplatte 9,5 mm [kN] 0,07
Gipskartonplatte 12,5 mm [kN] 0,08
Gipskartonplatte 2 x 12,5 mm [kN] 0,11
¹ Erforderlicher Sicherheitsfaktor ist berücksichtigt. Lastwerte gelten bei Verwendung von Spanplattenschrauben mit den angegebenen Durchmessern.
² Gültig für Zuglast, Querlast und Schrägzug unter jedem Winkel.
37
