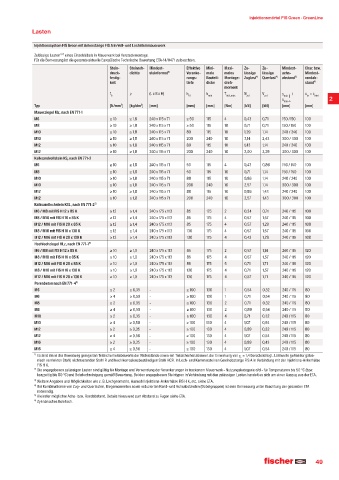

Page 49 - fischer Hauptkatalog Befestigungstechnik

Injektionsmörtel FIS Green · GreenLine

Lasten

Injektionssystem FIS Green mit Ankerstange FIS A in Voll- und Lochsteinmauerwerk
Zulässige Lasten¹ ² eines Einzeldübels in Mauerwerk bei Vorsteckmontage.
Für die Bemessung ist die gesamte aktuelle Europäische Technische Bewertung ETA-14/0471 zu beachten.
Stein- Steinroh- Mindest- Effektive Mini- Maxi- Zu- Zu- Mindest- Char. bzw.
druck- dichte steinformat³› Veranke- male males lässige lässige achs- Mindest-
festig- rungs- Bauteil- Montage- Zuglast£› Querlast£› abstand°› randab-
keit tiefe dicke dreh- stand°›
moment
f b ρ (L x B x H) h ef h min T inst,max N zul V zul s min║ / c = c min
cr
s 2
min┴
Typ [N/mm²] [kg/dm³] [mm] [mm] [mm] [Nm] [kN] [kN] [mm] [mm]
Mauerziegel Mz, nach EN 771-1
M6 ≥ 10 ≥ 1,8 240 x 115 x 71 ≥ 50 115 4 0,43 0,71 150 /150 100
M8 ≥ 10 ≥ 1,8 240 x 115 x 71 ≥ 50 115 10 0,71 0,71 150 / 150 100
M10 ≥ 10 ≥ 1,8 240 x 115 x 71 80 115 10 1,29 1,14 240 / 240 100
M10 ≥ 10 ≥ 1,8 240 x 115 x 71 200 240 10 3,14 2,43 300 / 300 100
M12 ≥ 10 ≥ 1,8 240 x 115 x 71 80 115 10 1,43 1,14 240 / 240 100
M12 ≥ 10 ≥ 1,8 240 x 115 x 71 200 240 10 2,00 3,29 300 / 300 100
Kalksandvollstein KS, nach EN 771-2
M6 ≥ 10 ≥ 1,8 240 x 115 x 71 50 115 4 0,43 0,86 150 / 150 100
M8 ≥ 10 ≥ 1,8 240 x 115 x 71 50 115 10 0,71 1,14 150 / 150 100
M10 ≥ 10 ≥ 1,8 240 x 115 x 71 80 115 10 0,86 1,14 240 / 240 100
M10 ≥ 10 ≥ 1,8 240 x 115 x 71 200 240 10 2,57 1,14 300 / 300 100
M12 ≥ 10 ≥ 1,8 240 x 115 x 71 80 115 10 0,86 1,43 240 / 240 100
M12 ≥ 10 ≥ 1,8 240 x 115 x 71 200 240 10 2,57 1,43 300 / 300 100
Kalksandlochstein KSL, nach EN 771-2³›
M6 / M8 mit FIS H 12 x 85 K ≥ 12 ≥ 1,4 240 x 175 x 113 85 175 2 0,34 0,71 240 / 115 100
M8 / M10 mit FIS H 16 x 85 K ≥ 12 ≥ 1,4 240 x 175 x 113 85 175 4 0,57 1,57 240 / 115 100
M12 / M16 mit FIS H 20 x 85 K ≥ 12 ≥ 1,4 240 x 175 x 113 85 175 4 0,57 1,29 240 / 115 100
M8 / M10 mit FIS H 16 x 130 K ≥ 12 ≥ 1,4 240 x 175 x 113 130 175 4 0,57 1,57 240 / 115 100
M12 / M16 mit FIS H 20 x 130 K ≥ 12 ≥ 1,4 240 x 175 x 113 130 175 4 0,43 1,29 240 / 115 100
Hochlochziegel HLz, nach EN 771-1³›
M6 / M8 mit FIS H 12 x 85 K ≥ 10 ≥ 1,0 240 x 175 x 113 85 175 2 0,57 1,14 240 / 115 120
M8 / M10 mit FIS H 16 x 85 K ≥ 10 ≥ 1,0 240 x 175 x 113 85 175 4 0,57 1,57 240 / 115 120
M12 / M16 mit FIS H 20 x 85 K ≥ 10 ≥ 1,0 240 x 175 x 113 85 175 5 0,71 1,71 240 / 115 120
M8 / M10 mit FIS H 16 x 130 K ≥ 10 ≥ 1,0 240 x 175 x 113 130 175 4 0,71 1,57 240 / 115 120
M12 / M16 mit FIS H 20 x 130 K ≥ 10 ≥ 1,0 240 x 175 x 113 130 175 4 0,57 1,71 240 / 115 120
Porenbeton nach EN 771-4²›
M6 ≥ 2 ≥ 0,35 - ≥ 100 130 1 0,54 0,32 240 / 115 80
M6 ≥ 4 ≥ 0,50 - ≥ 100 130 1 0,71 0,54 240 / 115 80
M8 ≥ 2 ≥ 0,35 - ≥ 100 130 2 0,71 0,32 240 / 115 80
M8 ≥ 4 ≥ 0,50 - ≥ 100 130 2 0,89 0,54 240 / 115 80
M10 ≥ 2 ≥ 0,35 - ≥ 100 130 4 0,71 0,32 240 / 115 80
M10 ≥ 4 ≥ 0,50 - ≥ 100 130 4 1,07 0,54 240 / 115 80
M12 ≥ 2 ≥ 0,35 - ≥ 100 130 4 0,89 0,32 240 / 115 80
M12 ≥ 4 ≥ 0,50 - ≥ 100 130 4 1,07 0,54 240 / 115 80
M16 ≥ 2 ≥ 0,35 - ≥ 100 130 4 0,89 0,43 240 / 115 80
M16 ≥ 4 ≥ 0,50 - ≥ 100 130 4 1,07 0,54 240 / 115 80
¹ Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von γ = 1,4 berücksichtigt. Lastwerte gelten für galva-
F
nisch verzinkten Stahl, nichtrostenden Stahl R und hoch korrosionsbeständigen Stahl HCR. In Loch- und Kammersteinen Gewindestange FIS A in Verbindung mit der Injektions-Ankerhülse
FIS H K.
² Die angegebenen zulässigen Lasten sind gültig für Montage und Verwendung der Verankerungen in trockenem Mauerwerk - Nutzungskategorie d/d - für Temperaturen bis 50¹°C (bzw.
kurzzeitig bis 80 °C) und Bohrlochreinigung gemäß Bewertung. Bei den angegebenen Steintypen in Verbindung mit den zulässigen Lasten handelt es sich um einen Auszug aus der ETA.
³ Weitere Angaben und Möglichkeiten wie z. B. Lochgeometrie, Auswahl Injektions-Ankerhülse FIS H K, etc. siehe ETA.
¬ Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der gesamten ETA
notwendig.
¨ Kleinster möglicher Achs- bzw. Randabstand. Details hierzu und zum Abstand zu Fugen siehe ETA.
« Zylindrisches Bohrloch.
