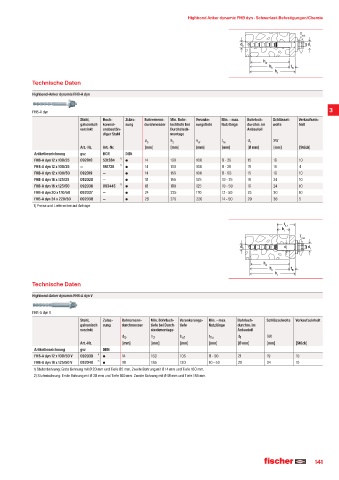

Page 141 - fischer Hauptkatalog Befestigungstechnik

Highbond Anker dynamic FHB dyn · Schwerlast-Befestigungen/Chemie

T inst

d d
0 f
h ef
h 0 t fix
h
2
Technische Daten
Highbond-Anker dynamic FHB-A dyn

FHB-A dyn 3
Stahl, Hoch- Zulas- Bohrernenn- Min. Bohr- Veranke- Min. - max. Bohrloch- Schlüssel- Verkaufsein-
galvanisch korrosi- sung durchmesser lochtiefe bei rungstiefe Nutzlänge durchm. im weite heit
verzinkt onsbestän- Durchsteck- Anbauteil
diger Stahl montage
d h h t d SW
0 2 ef fix f
Art.-Nr. Art.-Nr. [mm] [mm] [mm] [mm] [Ø mm] [mm] [Stück]
Artikelbezeichnung gvz HCR DIBt
FHB-A dyn 12 x 100/25 092018 531384 ¹« 14 130 100 8 - 25 15 19 10
FHB-A dyn 12 x 100/25 — 561726 ¹« 14 130 100 8 - 25 15 19 4
FHB-A dyn 12 x 100/50 092019 — 14 155 100 8 - 50 15 19 10
FHB-A dyn 16 x 125/25 092020 — 18 155 125 10 - 25 19 24 10
FHB-A dyn 16 x 125/50 092036 093445 ¹« 18 180 125 10 - 50 19 24 10
FHB-A dyn 20 x 170/50 092037 — 24 225 170 12 - 50 25 30 10
FHB-A dyn 24 x 220/50 092038 — 28 275 220 14 - 50 29 36 5
1) Preise und Lieferzeiten auf Anfrage

t d, 1
h 1
T
inst
d d d
0 1 f

h
ef
h t
0 fix
h
2
Technische Daten
Highbond-Anker dynamic FHB-A dyn V

FHB-A dyn V
Stahl, Zulas- Bohrernenn- Min. Bohrloch- Verankerungs- Min. - max. Bohrloch- Schlüsselweite Verkaufseinheit
galvanisch sung durchmesser tiefe bei Durch- tiefe Nutzlänge durchm. im
verzinkt steckmontage Anbauteil
d 0 h 2 h ef t fix d f SW
Art.-Nr. [mm] [mm] [mm] [mm] [Ø mm] [mm] [Stück]
Artikelbezeichnung gvz DIBt
FHB-A dyn 12 x 100/50 V 092039 ¹« 14 160 105 8 - 50 21 19 10
FHB-A dyn 16 x 125/50 V 092040 ²« 18 185 130 10 - 50 29 24 10
1) Stufenbohrung: Erste Bohrung mit Ø 20 mm und Tiefe 85 mm. Zweite Bohrung mit Ø 14 mm und Tiefe 160 mm.
2) Stufenbohrung: Erste Bohrung mit Ø 28 mm und Tiefe 100 mm. Zweite Bohrung mit Ø 18 mm und Tiefe 185 mm.

141
