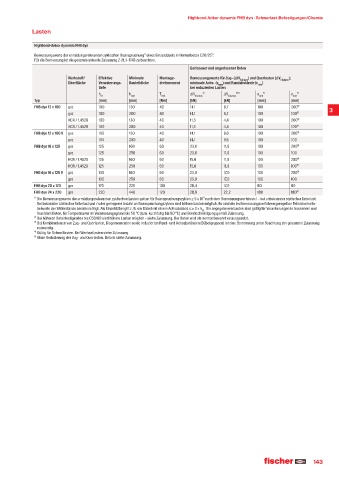

Page 143 - fischer Hauptkatalog Befestigungstechnik

Highbond Anker dynamic FHB dyn · Schwerlast-Befestigungen/Chemie

Lasten

Highbond-Anker dynamic FHB dyn
Bemessungswerte der ermüdungsrelevanten zyklischen Beanspruchung¹« eines Einzeldübels in Normalbeton C20/25²«.
Für die Bemessung ist die gesamte aktuelle Zulassung Z-21.3-1748 zu beachten.
Gerissener und ungerissener Beton
Werkstoff/ Effektive Minimale Montage- Bemessungswerte für Zug- (¾N Ed,max ) und Querlasten (¾V Ed,max );
Oberfläche Verankerungs- Bauteildicke drehmoment minimale Achs- (s min ) und Randabstände (c min )
tiefe bei reduzierten Lasten
h h T ∆N ³« ∆V ³«°« s °« c °«
ef min inst Ed,max Ed,max min min
Typ [mm] [mm] [Nm] [kN] [kN] [mm] [mm]
FHB dyn 12 x 100 gvz 100 130 40 14,1 6,7 100 200»«
3
gvz 100 200 40 14,1 6,7 100 100»«
HCR / 1.4529 100 130 40 11,3 4,4 100 200»«
HCR / 1.4529 100 200 40 11,3 4,4 100 100»«
FHB dyn 12 x 100 V gvz 105 130 40 14,1 9,6 100 200»«
gvz 105 200 40 14,1 9,6 100 100
FHB dyn 16 x 125 gvz 125 160 60 23,0 11,9 100 200»«
gvz 125 250 60 23,0 11,9 100 100
HCR / 1.4529 125 160 60 15,6 11,9 100 200»«
HCR / 1.4529 125 250 60 15,6 11,9 100 100»«
FHB dyn 16 x 125 V gvz 130 160 60 23,0 17,0 100 200»«
gvz 130 250 60 23,0 17,0 100 100
FHB dyn 20 x 170 gvz 170 220 100 28,4 17,0 80 80
FHB dyn 24 x 220 gvz 220 440 120 28,9 22,2 180 180»«
¹« Die Bemessungswerte der ermüdungsrelevanten zyklischen Lasten gelten für Beanspruchungszyklen ≥ 5 x 10¼ nach dem Bemessungsverfahren I - bei unbekannter statischer Unterlast.
Bei bekannter statischer Unterlast und / oder geringerer Anzahl an Beanspruchungszyklen sind höhere Lasten möglich. Es sind die im Bemessungsverfahren geregelten Teilsicherheits -
beiwerte der Widerstände berücksichtigt. Als Einzeldübel gilt z. B. ein Dübel mit einem Achsabstand s ≥ 3 x h . Die angegebenen Lasten sind gültig für Verankerungen in trockenem und
ef
feuchtem Beton, für Temperaturen im Verankerungsgrund bis 50 °C (bzw. kurzfristig bis 80 °C) und Bohrlochreinigung gemäß Zulassung.
²« Bei höheren Betonfestigkeiten bis C50/60 sind höhere Lasten möglich - siehe Zulassung. Der Beton wird als normal bewehrt vorausgesetzt.
³« Bei Kombinationen von Zug- und Querlasten, Biegemomenten sowie reduzierten Rand- und Achsabständen (Dübelgruppen) ist eine Bemessung unter Beachtung der gesamten Zulassung
notwendig.
°« Gültig für Schwelllasten. Bei Wechsellasten siehe Zulassung.
»« Ohne Reduzierung der Zug- und Querlasten. Details siehe Zulassung.
