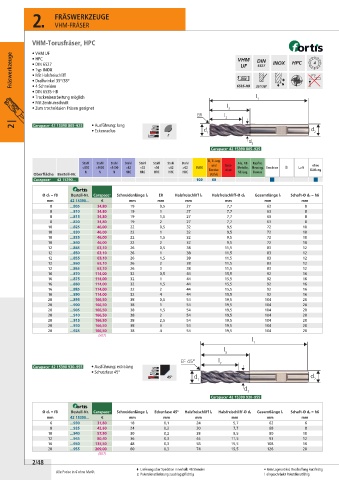

Page 188 - WS Werkzeuge 2026

2. FRÄSWERKZEUGE

VHM-FRÄSER

VHM-Torusfräser, HPC

• VHM UF
Fräswerkzeuge • HPC
• DIN 6527
• Typ INOX
• Mit Halsfreischliff
• Drallwinkel 35°/38°
• 4 Schneiden
• DIN 6535-HB
• Trockenbearbeitung möglich l 1
• Mit Zentrumschnitt l
• Zum trochoidalen Fräsen geeignet 3
ER l
2
2 | Carapace + 42 15390 805–925 • Ausführung: lang
• Eckenradius d 1 d 2
d
3
Carapace + 42 15390 805–925

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Carapace + 42 15390... 100 60
Ø d 1 = f8 Bestell-Nr. Carapace + Schneidenlänge l 2 ER Halsfreischliff l 3 Halsfreischliff-Ø d 3 Gesamtlänge l 1 Schaft-Ø d 2 = h6
mm 42 15390... € mm mm mm mm mm mm
8 ...805 34,80 19 0,5 27 7,7 63 8
8 ...810 34,80 19 1 27 7,7 63 8
8 ...815 34,80 19 1,5 27 7,7 63 8
8 ...820 34,80 19 2 27 7,7 63 8
10 ...825 46,00 22 0,5 32 9,5 72 10
10 ...830 46,00 22 1 32 9,5 72 10
10 ...835 46,00 22 1,5 32 9,5 72 10
10 ...840 46,00 22 2 32 9,5 72 10
12 ...845 63,10 26 0,5 38 11,5 83 12
12 ...850 63,10 26 1 38 11,5 83 12
12 ...855 63,10 26 1,5 38 11,5 83 12
12 ...860 63,10 26 2 38 11,5 83 12
12 ...865 63,10 26 3 38 11,5 83 12
16 ...870 114,00 32 0,5 44 15,5 92 16
16 ...875 114,00 32 1 44 15,5 92 16
16 ...880 114,00 32 1,5 44 15,5 92 16
16 ...885 114,00 32 2 44 15,5 92 16
16 ...890 114,00 32 4 44 15,5 92 16
20 ...895 166,50 38 0,5 54 19,5 104 20
20 ...900 166,50 38 1 54 19,5 104 20
20 ...905 166,50 38 1,5 54 19,5 104 20
20 ...910 166,50 38 2 54 19,5 104 20
20 ...915 166,50 38 2,5 54 19,5 104 20
20 ...920 166,50 38 3 54 19,5 104 20
20 ...925 166,50 38 4 54 19,5 104 20
(807)
l
1

EF 45° l 2
Carapace + 42 15390 930–955 • Ausführung: extralang
• Schutzfase 45°
d d
1 2

Carapace + 42 15390 930–955

Ø d 1 = f8 Bestell-Nr. Carapace + Schneidenlänge l 2 Eckenfase 45° Halsfreischliff l 3 Halsfreischliff-Ø d 3 Gesamtlänge l 1 Schaft-Ø d 2 = h6
mm 42 15390... € mm mm mm mm mm mm
6 ...930 31,60 18 0,1 24 5,7 62 6
8 ...935 42,60 24 0,2 30 7,7 68 8
10 ...940 57,90 30 0,2 38 9,5 80 10
12 ...945 80,40 36 0,3 46 11,5 93 12
16 ...950 135,50 48 0,3 58 15,5 108 16
20 ...955 209,00 60 0,3 74 19,5 126 20
(807)
2/48
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
