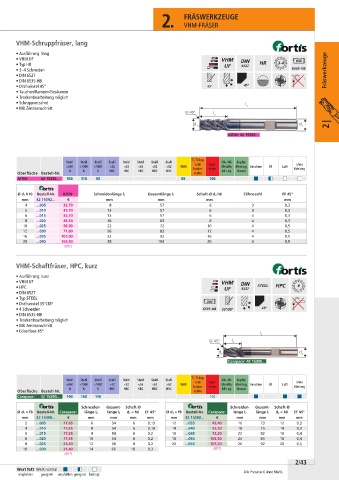

Page 183 - WS Werkzeuge 2026
P. 183
2. FRÄSWERKZEUGE
VHM-FRÄSER
VHM-Schruppfräser, lang
• Ausführung: lang
• VHM UF
• Typ HR
• 3–4 Schneiden Fräswerkzeuge
• DIN 6527
• DIN 6535-HB
• Drallwinkel 45°
• Tauchen/Rampen/Besäumen
• Trockenbearbeitung möglich
• Schruppverzahnt l
• Mit Zentrumschnitt 1
EF 45° l
2
d 1 d 2 2 |
AlTiN + 42 15392...
Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
AlTiN + 42 15392... 150 110 90 85 100
Ø d 1 h10 Bestell-Nr. AlTiN + Schneidenlänge l 2 Gesamtlänge l 1 Schaft-Ø d 2 h6 Zähnezahl EF 45°
mm 42 15392... € mm mm mm mm
4 ...005 32,70 8 57 6 3 0,3
5 ...010 32,70 13 57 6 3 0,3
6 ...015 32,70 13 57 6 4 0,3
8 ...020 36,30 16 63 8 4 0,3
10 ...025 56,90 22 72 10 4 0,5
12 ...030 71,80 26 83 12 4 0,5
16 ...035 107,00 32 92 16 4 0,5
20 ...040 169,50 38 104 20 4 0,5
(805)
VHM-Schaftfräser, HPC, kurz
• Ausführung: kurz
• VHM UF
• HPC STEEL
• DIN 6527
• Typ STEEL
• Drallwinkel 35°/38°
• 4 Schneiden
• DIN 6535-HB
• Trockenbearbeitung möglich
• Mit Zentrumschnitt
• Eckenfase 45° l
1
EF 45° l 2
d 1 d 2
Carapace + 42 15390...
Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Carapace + 42 15390... 190 160 110 140
Schneiden- Gesamt- Schaft-Ø Schneiden- Gesamt- Schaft-Ø
Ø d 1 = f8 Bestell-Nr. Carapace + länge l 2 länge l 1 d 2 = h6 EF 45° Ø d 1 = f8 Bestell-Nr. Carapace + länge l 2 länge l 1 d 2 = h6 EF 45°
mm 42 15390... € mm mm mm mm mm 42 15390... € mm mm mm mm
3 ...005 17,65 6 54 6 0,13 12 ...035 42,40 16 73 12 0,3
4 ...010 17,65 8 54 6 0,18 14 ...040 52,50 18 75 14 0,3
5 ...015 17,65 9 54 6 0,2 16 ...045 72,20 22 82 16 0,4
6 ...020 17,65 10 54 6 0,2 18 ...050 103,50 24 84 18 0,4
8 ...025 23,40 12 58 8 0,2 20 ...055 107,50 26 92 20 0,5
10 ...030 31,40 14 66 10 0,3 (807)
(807)
2/43
Wert fett Wert normal Alle Preise in € ohne MwSt.
empfohlen geeignet empfohlen geeignet bedingt
