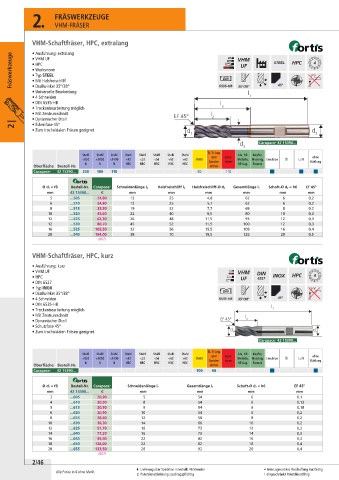

Page 186 - WS Werkzeuge 2026

2. FRÄSWERKZEUGE

VHM-FRÄSER

VHM-Schaftfräser, HPC, extralang

• Ausführung: extralang
Fräswerkzeuge • VHM UF STEEL
• HPC
• Werksnorm
• Typ STEEL
• Mit Halsfreischliff
• Drallwinkel 35°/38°
• Universelle Bearbeitung l
• 4 Schneiden 1
• DIN 6535-HB
• Trockenbearbeitung möglich
• Mit Zentrumschnitt EF 45° l
• Dynamischer Drall 2
2 | • Eckenfase 45°
• Zum trochoidalen Fräsen geeignet d d
1 2
Carapace + 42 15390...
Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Carapace + 42 15390... 230 180 110 80 110
Ø d 1 = f8 Bestell-Nr. Carapace + Schneidenlänge l 2 Halsfreischliff l 3 Halsfreischliff-Ø d 3 Gesamtlänge l 1 Schaft-Ø d 2 = h6 EF 45°
mm 42 15390... € mm mm mm mm mm mm
5 ...505 24,80 13 25 4,8 62 6 0,2
6 ...510 24,80 13 25 5,7 62 6 0,2
8 ...515 33,90 19 32 7,7 68 8 0,2
10 ...520 45,60 22 40 9,5 80 10 0,3
12 ...525 62,30 26 48 11,5 93 12 0,3
12 ...530 80,70 45 52 11,5 100 12 0,3
16 ...535 105,50 32 56 15,5 108 16 0,4
20 ...540 164,00 38 70 19,5 126 20 0,5
(807)

VHM-Schaftfräser, HPC, kurz

• Ausführung: kurz
• VHM UF
• HPC
• DIN 6527
• Typ INOX
• Drallwinkel 35°/38°
• 4 Schneiden
• DIN 6535-HB l
• Trockenbearbeitung möglich 1
• Mit Zentrumschnitt l
• Dynamischer Drall EF 45° 2
• Schutzfase 45°
• Zum trochoidalen Fräsen geeignet d 1 d 2
Carapace + 42 15390...

Ti, Ti-Leg.
Stahl Stahl Stahl Stahl Stahl Stahl Stahl Stahl und Guss- Alu, NE- Kupfer, ohne
<850 <1000 <1400 <42 <52 <56 <62 >62 INOX Sonder- eisen Metalle, Messing, Emulsion Öl Luft Kühlung
N N N HRC HRC HRC HRC HRC NE-Leg. Bronze
Oberfläche Bestell-Nr. stähle
Carapace + 42 15390... 100 60
Ø d 1 = f8 Bestell-Nr. Carapace + Schneidenlänge l 2 Gesamtlänge l 1 Schaft-Ø d 2 = h6 EF 45°
mm 42 15390... € mm mm mm mm
3 ...605 20,90 5 54 6 0,1
4 ...610 20,90 8 54 6 0,13
5 ...615 20,90 9 54 6 0,18
6 ...620 20,90 10 54 6 0,2
8 ...625 28,60 12 58 8 0,2
10 ...630 38,30 14 66 10 0,2
12 ...635 51,70 16 73 12 0,3
14 ...640 77,20 16 73 14 0,3
16 ...645 93,40 22 82 16 0,3
18 ...650 128,00 22 82 18 0,4
20 ...655 133,50 26 92 20 0,4
(807)
2/46
 Lieferung über Spedition innerhalb 48 Stunden • Kein Lagerartikel, Beschaffung kurzfristig
Alle Preise in € ohne MwSt.
z Paketdienstlieferung zuschlagspflichtig ! eingeschränkt Paketdienstfähig
