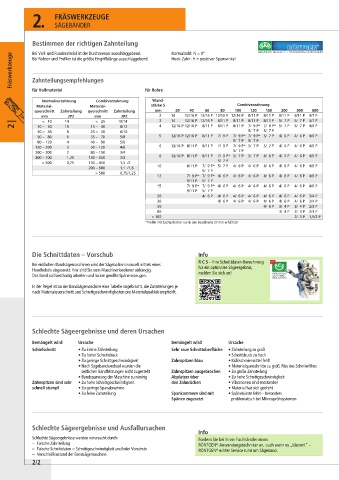

Page 142 - WS Werkzeuge 2026

2. FRÄSWERKZEUGE

SÄGEBÄNDER

Bestimmen der richtigen Zahnteilung Normalzahl: N = 0°
Bei Voll- und Rundmaterial ist der Durchmesser ausschlaggebend.
Fräswerkzeuge Bei Rohren und Profilen ist die größte Eingriffslänge ausschlaggebend. Hook-Zahn: H = positiver Spanwinkel

Zahnteilungsempfehlungen
für Vollmaterial für Rohre

Normalverzahnung Combiverzahnung Wand-
Material- Material- stärke S Combiverzahnung
querschnitt Zahnteilung querschnitt Zahnteilung mm 20 40 60 80 100 120 150 200 300 500
mm ZPZ mm ZPZ 2 14 12/16 P 12/16 P 12/16 P 12/16 P 8/11 P 8/11 P 8/11 P 8/11 P 5/7 P
< 25
< 10
2 | 10 – 30 14 15 – 40 10/14 3 4 14 12/16 P 12/16 P 8/11 P 8/11 P 8/11 P 8/11 P 5/ 7 P 5/ 7 P 5/7 P
4/6 P
5/ 7 P
7/ 9 P* 7/ 9 P* 5/ 7 P
12/16 P 12/16 P 8/11 P 8/11 P 8/11 P
8/12
10
30 – 50 8 25 – 50 6/10 5/ 7 P 5/ 7 P
50 – 80 6 35 – 70 5/8 5 12/16 P 12/16 P 8/11 P 7/ 9 P 7/ 9 P* 7/ 9 P* 5/ 7 P 4/ 6 P 4/ 6 P 4/6 P
80 – 120 4 40 – 90 5/6 5/ 7 P 5/ 7 P
120 – 200 3 50 – 120 4/6 6 12/16 P 8/11 P 8/11 P 7/ 9 P 7/ 9 P* 5/ 7 P 5/ 7 P 4/ 6 P 4/ 6 P 4/6 P
200 – 300 2 80 – 150 3/4 5/ 7 P
300 – 700 1,25 130 – 350 2/3 8 12/16 P 8/11 P 8/11 P 7/ 9 P* 5/ 7 P 5/ 7 P 4/ 6 P 4/ 6 P 4/ 6 P 4/6 P
> 600 0,75 150 – 450 1,5 /2 5/ 7 P
200 – 600 1,1 /1,6 10 8/11 P 7/ 9 P* 5/ 7 P 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/6 P
> 500 0,75/1,25 5/ 7 P
12 7/ 9 P* 7/ 9 P* 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/6 P
9/11 P 5/ 7 P
15 7/ 9 P* 7/ 9 P* 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/6 P
9/11 P 5/ 7 P
20 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 3/4 P
30 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 4/ 6 P 3/4 P
50 4/ 6 P 3/ 4 P 3/ 4 P 2/3 P
80 3/ 4 P 2/ 3 P 2/3 P
> 100 2/ 3 P 1,5/2 P
*Profile 7/9 ZpZ/tpi bisher nur in der Bandbreite 27 mm erhältlich
Die Schnittdaten – Vorschub Info
R C S – Ihre Schnittdaten-Berechnung
Bei einfachen Bandsägemaschinen wird der Sägebalken manuell mittels eines für ein optimales Sägeergebnis,
Hand hebels abgesenkt. Hier sind Sie vom Maschinenbediener abhängig.
Das Band soll beständig arbeiten und locker gerollte Späne erzeugen. melden Sie sich an!
In der Regel ist an der Bandsägemaschine eine Tabelle angebracht, die Zahnteilungen je
nach Materialquerschnitt und Schnittgeschwindigkeiten pro Materialqualität empfiehlt.

Schlechte Sägeergebnisse und deren Ursachen
Bemängelt wird Ursache Bemängelt wird Ursache
Schiefschnitt • Zu kleine Zahnteilung Sehr raue Schnittoberfläche • Zahnteilung zu groß
• Zu hoher Schnittdruck • Schnittdruck zu hoch
• Zu geringe Schnittgeschwindigkeit Zahnspitzen blau • Kühlschmiermittel fehlt
• Nach Sägebandwechsel wurden die • Materialquerschnitte zu groß, Riss des Schmierfilms
seitlichen Bandführungen nicht zugestellt Zahnspitzen ausgebrochen • Zu große Zahnteilung
• Bandspannung der Maschine zu niedrig Abplatzer über • Zu hohe Schnittgeschwindigkeit
Zahnspitzen sind sehr • Zu hohe Schnittgeschwindigkeit den Zahnrücken • Vibrationen sind entstanden
schnell stumpf • Zu geringe Spanabnahme • Material hat sich gedreht
• Zu feine Zahnteilung Spankammern sind mit • Spänebürste fehlt – besonders
Spänen zugesetzt problematisch bei Mikrosprühsystemen

Schlechte Sägeergebnisse und Ausfallursachen
Info
Schlechte Sägeergebnisse werden verursacht durch: Fordern Sie bei Ihrem Fachhändler einen
– Falsche Zahnteilung RÖNTGEN -Anwendungstechniker an, auch wenn es „klemmt“ –
®
– Falsche Schnittdaten = Schnittgeschwindigkeit und/oder Vorschub RÖNTGEN echter Service rund um Sägeband.
®
– Verschleißzustand der Bandsägemaschine
