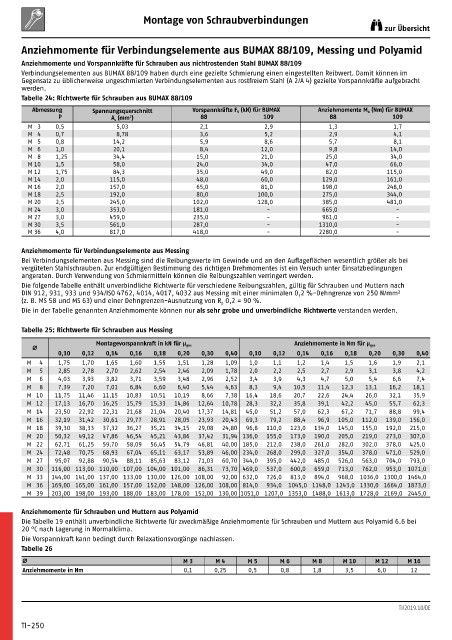

Montage von Schraubverbindungen
zur Übersicht

Anziehmomente für Verbindungselemente aus BUMAX 88/109, Messing und Polyamid

Anziehmomente und Vorspannkräfte für Schrauben aus nichtrostenden Stahl BUMAX 88/109
Verbindungselementen aus BUMAX 88/109 haben durch eine gezielte Schmierung einen eingestellten Reibwert. Damit können im
Gegensatz zu üblicherweise ungeschmierten Verbindungselementen aus rostfreiem Stahl (A 2/A 4) gezielte Vorspannkräfte aufgebracht
werden.
Tabelle 24: Richtwerte für Schrauben aus BUMAX 88/109

Abmessung Spannungsquerschnitt Vorspannkräfte F V (kN) für BUMAX Anziehmomente M A (Nm) für BUMAX
P A s (mm ) 88 109 88 109
2
M 3 0,5 5,03 2,1 2,9 1,3 1,7
M 4 0,7 8,78 3,6 5,2 2,9 4,1
M 5 0,8 14,2 5,9 8,6 5,7 8,1
M 6 1,0 20,1 8,4 12,0 9,8 14,0
M 8 1,25 34,4 15,0 21,0 25,0 34,0
M 10 1,5 58,0 24,0 34,0 47,0 66,0
M 12 1,75 84,3 35,0 49,0 82,0 115,0
M 14 2,0 115,0 48,0 60,0 129,0 161,0
M 16 2,0 157,0 65,0 81,0 198,0 248,0
M 18 2,5 192,0 80,0 100,0 275,0 344,0
M 20 2,5 245,0 102,0 128,0 385,0 481,0
M 24 3,0 353,0 181,0 - 665,0 -
M 27 3,0 459,0 235,0 - 961,0 -
M 30 3,5 561,0 287,0 - 1310,0 -
M 36 4,0 817,0 418,0 - 2280,0 -
Anziehmomente für Verbindungselemente aus Messing
Bei Verbindungselementen aus Messing sind die Reibungswerte im Gewinde und an den Auflageflächen wesentlich größer als bei
vergüteten Stahlschrauben. Zur endgültigen Bestimmung des richtigen Drehmomentes ist ein Versuch unter Einsatzbedingungen
angeraten. Durch Verwendung von Schmiermitteln können die Reibungszahlen verringert werden.
Die folgende Tabelle enthält unverbindliche Richtwerte für verschiedene Reibungszahlen, gültig für Schrauben und Muttern nach
DIN 912, 931, 933 und 934/ISO 4762, 4014, 4017, 4032 aus Messing mit einer minimalen 0,2 %-Dehngrenze von 250 N/mm²
(z. B. MS 58 und MS 63) und einer Dehngrenzen-Ausnutzung von R p 0,2 = 90 %.
Die in der Tabelle genannten Anziehmomente können nur als sehr grobe und unverbindliche Richtwerte verstanden werden.

Tabelle 25: Richtwerte für Schrauben aus Messing
Montagevorspannkraft in kN für µ ges Anziehmomente in Nm für µ ges
Ø
0,10 0,12 0,14 0,16 0,18 0,20 0,30 0,40 0,10 0,12 0,14 0,16 0,18 0,20 0,30 0,40
M 4 1,75 1,70 1,65 1,60 1,55 1,51 1,28 1,09 1,0 1,1 1,2 1,4 1,5 1,6 1,9 2,1
M 5 2,85 2,78 2,70 2,62 2,54 2,46 2,09 1,78 2,0 2,2 2,5 2,7 2,9 3,1 3,8 4,2
M 6 4,03 3,93 3,82 3,71 3,59 3,48 2,96 2,52 3,4 3,9 4,3 4,7 5,0 5,4 6,6 7,4
M 8 7,39 7,20 7,01 6,84 6,60 6,40 5,44 4,63 8,3 9,4 10,5 11,4 12,3 13,1 16,2 18,1
M 10 11,75 11,46 11,15 10,83 10,51 10,19 8,66 7,38 16,4 18,6 20,7 22,6 24,4 26,0 32,1 35,9
M 12 17,13 16,70 16,25 15,79 15,33 14,86 12,64 10,78 28,3 32,2 35,8 39,1 42,2 45,0 55,7 62,3
M 14 23,50 22,92 22,31 21,68 21,04 20,40 17,37 14,81 45,0 51,2 57,0 62,3 67,2 71,7 88,8 99,4
M 16 32,19 31,42 30,61 29,77 28,91 28,05 23,93 20,43 69,3 79,2 88,4 96,9 105,0 112,0 139,0 156,0
M 18 39,30 38,33 37,32 36,27 35,21 34,15 29,08 24,80 96,8 110,0 123,0 134,0 145,0 155,0 192,0 215,0
M 20 50,32 49,12 47,86 46,54 45,21 43,86 37,42 31,94 136,0 155,0 173,0 190,0 205,0 219,0 273,0 307,0
M 22 62,71 61,25 59,70 58,09 56,45 54,79 46,81 40,00 185,0 212,0 238,0 261,0 282,0 302,0 378,0 425,0
M 24 72,48 70,75 68,93 67,04 65,11 63,17 53,89 46,00 234,0 268,0 299,0 327,0 354,0 378,0 471,0 529,0
M 27 95,07 92,88 90,54 88,11 85,63 83,12 71,03 60,70 344,0 395,0 442,0 485,0 526,0 563,0 704,0 793,0
M 30 116,00 113,00 110,00 107,00 104,00 101,00 86,31 73,70 469,0 537,0 600,0 659,0 713,0 762,0 953,0 1071,0
M 33 144,00 141,00 137,00 133,00 130,00 126,00 108,00 92,00 632,0 726,0 813,0 894,0 968,0 1036,0 1300,0 1464,0
M 36 169,00 165,00 161,00 157,00 152,00 148,00 126,00 108,00 814,0 934,0 1045,0 1148,0 1243,0 1330,0 1664,0 1873,0
M 39 203,00 198,00 193,00 188,00 183,00 178,00 152,00 130,00 1051,0 1207,0 1353,0 1488,0 1613,0 1728,0 2169,0 2445,0

Anziehmomente für Schrauben und Muttern aus Polyamid
Die Tabelle 19 enthält unverbindliche Richtwerte für zweckmäßige Anziehmomente für Schrauben und Muttern aus Polyamid 6.6 bei
20 °C nach Lagerung in Normalklima.
Die Vorspannkraft kann bedingt durch Relaxationsvorgänge nachlassen.
Tabelle 26
Ø M 3 M 4 M 5 M 6 M 8 M 10 M 12 M 16
Anziehmomente in Nm 0,1 0,25 0,5 0,8 1,8 3,5 6,0 12
