Montage von Schraubverbindungen
zur Übersicht

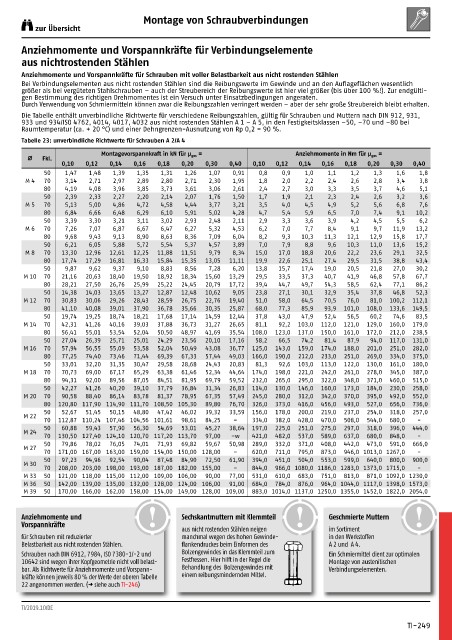

Anziehmomente und Vorspannkräfte für Verbindungselemente
aus nichtrostenden Stählen

Anziehmomente und Vorspannkräfte für Schrauben mit voller Belastbarkeit aus nicht rostenden Stählen
Bei Verbindungselementen aus nicht rostenden Stählen sind die Reibungswerte im Gewinde und an den Auflageflächen wesentlich
größer als bei vergüteten Stahlschrauben – auch der Streubereich der Reibungswerte ist hier viel größer (bis über 100 %!). Zur endgülti-
gen Bestimmung des richtigen Drehmomentes ist ein Versuch unter Einsatzbedingungen angeraten.
Durch Verwendung von Schmiermitteln können zwar die Reibungszahlen verringert werden – aber der sehr große Streubereich bleibt erhalten.
Die Tabelle enthält unverbindliche Richtwerte für verschiedene Reibungszahlen, gültig für Schrauben und Muttern nach DIN 912, 931,
933 und 934/ISO 4762, 4014, 4017, 4032 aus nicht rostenden Stählen A 1 – A 5, in den Festigkeitsklassen –50, –70 und –80 bei
Raumtemperatur (ca. + 20 °C) und einer Dehngrenzen-Ausnutzung von Rp 0,2 = 90 %.
Tabelle 23: unverbindliche Richtwerte für Schrauben A 2/A 4

Montagevorspannkraft in kN für µ ges = Anziehmomente in Nm für µ ges =
Ø Fkl.
0,10 0,12 0,14 0,16 0,18 0,20 0,30 0,40 0,10 0,12 0,14 0,16 0,18 0,20 0,30 0,40
50 1,47 1,48 1,39 1,35 1,31 1,26 1,07 0,91 0,8 0,9 1,0 1,1 1,2 1,3 1,6 1,8
M 4 70 3,14 2,71 2,97 2,89 2,80 2,71 2,30 1,95 1,8 2,0 2,2 2,4 2,6 2,8 3,4 3,8
80 4,19 4,08 3,96 3,85 3,73 3,61 3,06 2,61 2,4 2,7 3,0 3,3 3,5 3,7 4,6 5,1
50 2,39 2,33 2,27 2,20 2,14 2,07 1,76 1,50 1,7 1,9 2,1 2,3 2,4 2,6 3,2 3,6
M 5 70 5,13 5,00 4,86 4,72 4,58 4,44 3,77 3,21 3,5 4,0 4,5 4,9 5,2 5,6 6,8 7,6
80 6,84 6,66 6,48 6,29 6,10 5,91 5,02 4,28 4,7 5,4 5,9 6,5 7,0 7,4 9,1 10,2
50 3,39 3,30 3,21 3,11 3,02 2,93 2,48 2,11 2,9 3,3 3,6 3,9 4,2 4,5 5,5 6,2
M 6 70 7,26 7,07 6,87 6,67 6,47 6,27 5,32 4,53 6,2 7,0 7,7 8,4 9,1 9,7 11,9 13,2
80 9,68 9,43 9,13 8,90 8,63 8,36 7,09 6,04 8,2 9,3 10,3 11,3 12,1 12,9 15,8 17,7
50 6,21 6,05 5,88 5,72 5,54 5,37 4,57 3,89 7,0 7,9 8,8 9,6 10,3 11,0 13,6 15,2
M 8 70 13,30 12,96 12,61 12,25 11,88 11,51 9,79 8,34 15,0 17,0 18,8 20,6 22,2 23,6 29,1 32,5
80 17,74 17,29 16,81 16,33 15,84 15,35 13,05 11,11 19,9 22,6 25,1 27,4 29,5 31,5 38,8 43,4
50 9,87 9,62 9,37 9,10 8,83 8,56 7,28 6,20 13,8 15,7 17,4 19,0 20,5 21,8 27,0 30,2
M 10 70 21,16 20,63 18,40 19,50 18,92 18,34 15,60 13,29 29,5 33,5 37,3 40,7 41,9 46,8 57,8 67,7
80 28,21 27,50 26,76 25,99 25,22 24,45 20,79 17,72 39,4 44,7 49,7 54,3 58,5 62,4 77,1 86,2
50 14,38 14,03 13,65 13,27 12,87 12,48 10,62 9,05 23,8 27,1 30,1 32,9 35,4 37,8 46,8 52,3
M 12 70 30,83 30,06 29,26 28,43 28,59 26,75 22,76 19,40 51,0 58,0 64,5 70,5 76,0 81,0 100,2 112,1
80 41,10 40,08 39,01 37,90 36,78 35,66 30,35 25,87 68,0 77,3 85,9 93,9 101,0 108,0 133,6 149,5
50 19,74 19,25 18,74 18,21 17,68 17,14 14,59 12,44 37,8 43,0 47,9 52,4 56,5 60,2 74,6 83,5
M 14 70 42,31 41,26 40,16 39,03 37,88 36,73 31,27 26,65 81,1 92,2 103,0 112,0 121,0 129,0 160,0 179,0
80 56,41 55,01 53,54 52,04 50,50 48,97 41,69 35,54 108,0 123,0 137,0 150,0 161,0 172,0 212,0 238,5
50 27,04 26,39 25,71 25,01 24,29 23,56 20,10 17,16 58,2 66,5 74,2 81,4 87,9 94,0 117,0 131,0
M 16 70 57,94 56,55 55,09 53,58 52,04 50,49 43,08 36,77 125,0 143,0 159,0 174,0 188,0 201,0 251,0 282,0
80 77,25 74,40 73,46 71,44 69,39 67,33 57,44 49,03 166,0 190,0 212,0 233,0 251,0 269,0 334,0 375,0
50 33,01 32,20 31,35 30,47 29,58 28,68 24,43 20,83 81,3 92,6 103,0 113,0 122,0 130,0 161,0 180,0
M 18 70 70,73 69,00 67,17 65,29 63,38 61,46 52,34 44,64 174,0 198,0 221,0 242,0 261,0 278,0 345,0 387,0
80 94,31 92,00 89,56 87,05 84,51 81,95 69,79 59,52 232,0 265,0 295,0 322,0 348,0 371,0 460,0 515,0
50 42,27 41,26 40,20 39,10 37,79 36,84 31,34 26,83 114,0 130,0 146,0 160,0 173,0 184,0 230,0 258,0
M 20 70 90,58 88,40 86,14 83,78 81,37 78,95 67,35 57,49 245,0 280,0 312,0 342,0 370,0 395,0 492,0 552,0
80 120,80 117,90 114,90 111,70 108,50 105,30 89,80 76,70 326,0 373,0 416,0 456,0 493,0 527,0 656,0 736,0
50 52,67 51,45 50,15 48,80 47,42 46,02 39,32 33,59 156,0 178,0 200,0 219,0 237,0 254,0 318,0 257,0
M 22
70 112,87 110,24 107,46 104,56 101,61 98,61 84,25 – 334,0 382,0 428,0 470,0 508,0 544,0 680,0 -
50 60,88 59,43 57,90 56,30 54,69 53,01 45,27 38,64 197,0 225,0 251,0 275,0 297,0 318,0 396,0 444,0
M 24
70 130,50 127,40 124,10 120,70 117,20 113,70 97,00 –w 421,0 482,0 537,0 589,0 637,0 680,0 848,0 -
50 79,86 78,02 76,05 74,01 71,93 69,82 59,67 50,98 289,0 332,0 371,0 408,0 442,0 473,0 591,0 666,0
M 27
70 171,00 167,00 163,00 159,00 154,00 150,00 128,00 – 620,0 711,0 795,0 873,0 946,0 1013,0 1267,0 -
50 97,23 94,96 92,54 90,04 87,48 84,90 72,50 61,90 394,0 451,0 504,0 553,0 599,0 640,0 800,0 900,0
M 30
70 208,00 203,00 198,00 193,00 187,00 182,00 155,00 – 844,0 966,0 1080,0 1186,0 1283,0 1373,0 1715,0 -
M 33 50 121,00 118,00 115,00 112,00 109,00 106,00 90,00 77,00 531,0 610,0 683,0 751,0 813,0 871,0 1092,0 1230,0
M 36 50 142,00 139,00 135,00 132,00 128,00 124,00 106,00 91,00 684,0 784,0 876,0 964,0 1044,0 1117,0 1398,0 1573,0
M 39 50 170,00 166,00 162,00 158,00 154,00 149,00 128,00 109,00 883,0 1014,0 1137,0 1250,0 1355,0 1452,0 1822,0 2054,0

Anziehmomente und Sechskantmuttern mit Klemmteil Geschmierte Muttern
Vorspannkräfte
aus nicht rostenden Stählen neigen im Sortiment
für Schrauben mit reduzierter manchmal wegen des hohen Gewinde- in den Werkstoffen
Belastbarkeit aus nicht rostenden Stählen. flankendruckes beim Einformen des A 2 und A 4.
Schrauben nach DIN 6912, 7984, ISO 7380-1/-2 und Bolzengewindes in das Klemmteil zum Ein Schmiermittel dient zur optimalen
10642 sind wegen ihrer Kopfgeometrie nicht voll belast- Festfressen. Hier hilft in der Regel die Montage von austenitischen
bar. Als Richtwerte für Anziehmomente und Vorspann- Behand lung des Bolzengewindes mit Verbindungselementen.
kräfte können jeweils 80 % der Werte der oberen Tabelle einem reibungsmindernden Mittel.
22 angenommen werden. (→ siehe auch TI-246)

TI/2019.10/DE

TI-249
