P. 766

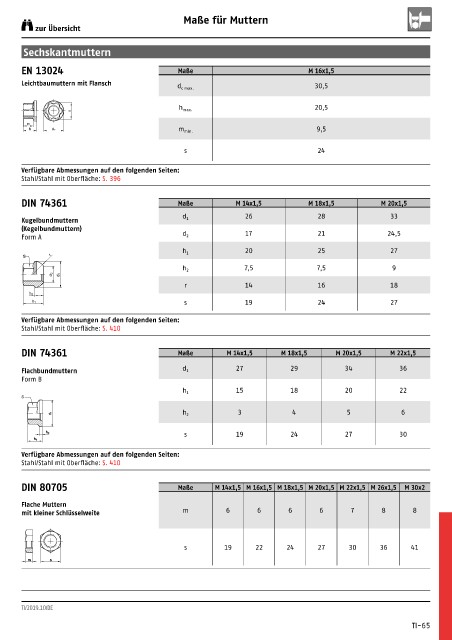

Maße für Muttern
zur Übersicht
Sechskantmuttern
EN 13024 Maße M 16x1,5
Leichtbaumuttern mit Flansch 30,5
d c max.
20,5
h max.
s
m
h dc m min. 9,5
s 24
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 396
DIN 74361 Maße M 14x1,5 M 18x1,5 M 20x1,5
26 28 33
Kugelbundmuttern d 1
(Kegelbundmuttern)
Form A d 2 17 21 24,5
20 25 27
h 1
S r
7,5 7,5 9
h 2
d 2 d 1
r 14 16 18
h 2
s 19 24 27
h 1
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 410
DIN 74361 Maße M 14x1,5 M 18x1,5 M 20x1,5 M 22x1,5
Flachbundmuttern d 1 27 29 34 36
Form B
15 18 20 22
h 1
S
d 1 h 2 3 4 5 6
s 19 24 27 30
h 2
h 1
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 410
DIN 80705 Maße M 14x1,5 M 16x1,5 M 18x1,5 M 20x1,5 M 22x1,5 M 26x1,5 M 30x2
Flache Muttern
mit kleiner Schlüsselweite m 6 6 6 6 7 8 8
s 19 22 24 27 30 36 41
m s
TI/2019.10/DE
TI-65
