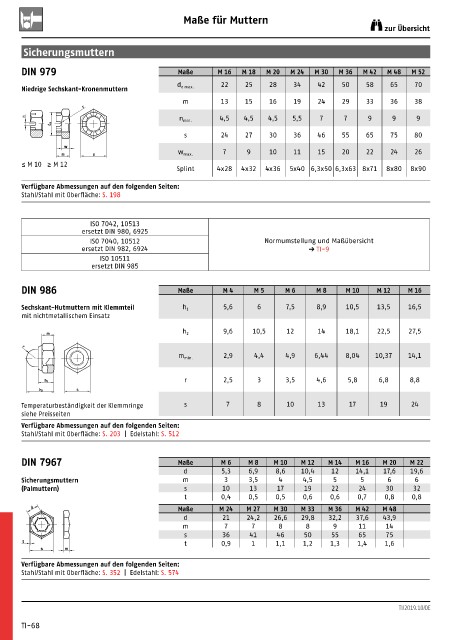

Maße für Muttern
zur Übersicht

Sicherungsmuttern

DIN 979 Maße M 16 M 18 M 20 M 24 M 30 M 36 M 42 M 48 M 52
22 25 28 34 42 50 58 65 70
Niedrige Sechskant-Kronenmuttern d e max.
m 13 15 16 19 24 29 33 36 38
r
n 4,5 4,5 4,5 5,5 7 7 9 9 9
n min.
d e
s 24 27 30 36 46 55 65 75 80
w
m s w max. 7 9 10 11 15 20 22 24 26
≤ M 10 ≥ M 12
Splint 4x28 4x32 4x36 5x40 6,3x50 6,3x63 8x71 8x80 8x90

Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 198

ISO 7042, 10513
ersetzt DIN 980, 6925
ISO 7040, 10512 Normumstellung und Maßübersicht
ersetzt DIN 982, 6924 Å TI-9
ISO 10511
ersetzt DIN 985

DIN 986 Maße M 4 M 5 M 6 M 8 M 10 M 12 M 16

Sechskant-Hutmuttern mit Klemmteil h 1 5,6 6 7,5 8,9 10,5 13,5 16,5
mit nichtmetallischem Einsatz

9,6 10,5 12 14 18,1 22,5 27,5
m h 2
r
2,9 4,4 4,9 6,44 8,04 10,37 14,1
m min.

r 2,5 3 3,5 4,6 5,8 6,8 8,8
h 1
h 2 s
Temperaturbeständigkeit der Klemmringe s 7 8 10 13 17 19 24
siehe Preisseiten
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 203 | Edelstahl: S. 512

DIN 7967 Maße M 6 M 8 M 10 M 12 M 14 M 16 M 20 M 22
d 5,3 6,9 8,6 10,4 12 14,1 17,6 19,6
Sicherungsmuttern m 3 3,5 4 4,5 5 5 6 6
(Palmuttern) s 10 13 17 19 22 24 30 32
t 0,4 0,5 0,5 0,6 0,6 0,7 0,8 0,8
d Maße M 24 M 27 M 30 M 33 M 36 M 42 M 48
d 21 24,2 26,6 29,8 32,2 37,6 43,9
m 7 7 8 8 9 11 14
s 36 41 46 50 55 65 75
t t 0,9 1 1,1 1,2 1,3 1,4 1,6
s m
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 352 | Edelstahl: S. 574

TI/2019.10/DE

TI-68
