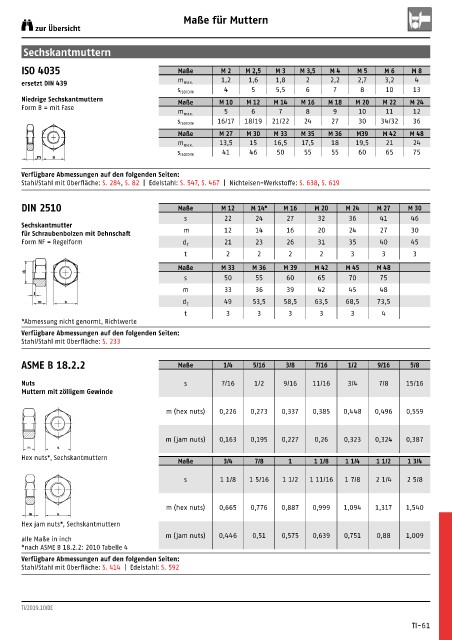

Maße für Muttern
zur Übersicht

Sechskantmuttern
ISO 4035 Maße M 2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 8

ersetzt DIN 439 m max. 1,2 1,6 1,8 2 2,2 2,7 3,2 4
s ISO/DIN 4 5 5,5 6 7 8 10 13
Niedrige Sechskantmuttern Maße M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24
Form B = mit Fase
m max. 5 6 7 8 9 10 11 12
16/17 18/19 21/22 24 27 30 34/32 36
s ISO/DIN
Maße M 27 M 30 M 33 M 35 M 36 M39 M 42 M 48
13,5 15 16,5 17,5 18 19,5 21 24
m max.
41 46 50 55 55 60 65 75
s ISO/DIN
m s
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 284, S. 82 | Edelstahl: S. 547, S. 467 | Nichteisen-Werkstoffe: S. 638, S. 619

DIN 2510 Maße M 12 M 14* M 16 M 20 M 24 M 27 M 30
s 22 24 27 32 36 41 46
Sechskantmutter
für Schraubenbolzen mit Dehnschaft m 12 14 16 20 24 27 30
Form NF = Regelform d 2 21 23 26 31 35 40 45
t 2 2 2 2 3 3 3
Maße M 33 M 36 M 39 M 42 M 45 M 48
d 2
s 50 55 60 65 70 75
m 33 36 39 42 45 48
t
m s d 2 49 53,5 58,5 63,5 68,5 73,5
t 3 3 3 3 3 4
* Abmessung nicht genormt, Richtwerte
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 233

ASME B 18.2.2 Maße 1/4 5/16 3/8 7/16 1/2 9/16 5/8

Nuts s 7/16 1/2 9/16 11/16 3/4 7/8 15/16
Muttern mit zölligem Gewinde

m (hex nuts) 0,226 0,273 0,337 0,385 0,448 0,496 0,559

m (jam nuts) 0,163 0,195 0,227 0,26 0,323 0,324 0,387
m s
Hex nuts*, Sechskantmuttern
Maße 3/4 7/8 1 1 1/8 1 1/4 1 1/2 1 3/4

s 1 1/8 1 5/16 1 1/2 1 11/16 1 7/8 2 1/4 2 5/8

m (hex nuts) 0,665 0,776 0,887 0,999 1,094 1,317 1,540
m s
Hex jam nuts*, Sechskantmuttern
alle Maße in inch m (jam nuts) 0,446 0,51 0,575 0,639 0,751 0,88 1,009
*nach ASME B 18.2.2: 2010 Tabelle 4
Verfügbare Abmessungen auf den folgenden Seiten:
Stahl/Stahl mit Oberfläche: S. 414 | Edelstahl: S. 592
