Page 370 - Munk Ratgeber Steigtechnik 2024

www.steigtechnik.de

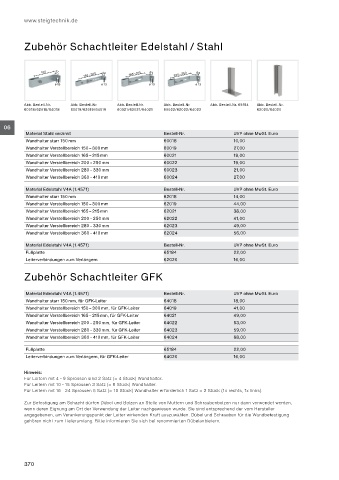

Zubehör Schachtleiter Edelstahl / Stahl

150 27 34 165 – 215 64 64
150 – 300 200 – 250
ø 13 ø 13 ø 13 ø 13

Abb. Bestell-Nr. Abb. Bestell-Nr. Abb. Bestell-Nr. Abb. Bestell-Nr. Abb. Bestell-Nr. 65184 Abb. Bestell-Nr.
60018/62018/64018 60019/62019/64019 60021/62021/64021 60022/62022/64022 62020/64020

06
Material Stahl verzinkt Bestell-Nr. UVP ohne MwSt. Euro
Wandhalter starr 150 mm 60018 10,00
Wandhalter Verstellbereich 150 – 300 mm 60019 27,00
Wandhalter Verstellbereich 165 – 215 mm 60021 19,00
Wandhalter Verstellbereich 200 – 250 mm 60022 19,00
Wandhalter Verstellbereich 280 – 330 mm 60023 21,00
Wandhalter Verstellbereich 360 – 410 mm 60024 27,00

Material Edelstahl V4A (1.4571) Bestell-Nr. UVP ohne MwSt. Euro
Wandhalter starr 150 mm 62018 14,00
Wandhalter Verstellbereich 150 – 300 mm 62019 44,00
Wandhalter Verstellbereich 165 – 215 mm 62021 38,00
Wandhalter Verstellbereich 200 – 250 mm 62022 41,00
Wandhalter Verstellbereich 280 – 330 mm 62023 49,00
Wandhalter Verstellbereich 360 – 410 mm 62024 56,00

Material Edelstahl V4A (1.4571) Bestell-Nr. UVP ohne MwSt. Euro
Fußplatte 65184 22,00
Leiterverbindungen zum Verlängern 62020 16,00

Zubehör Schachtleiter GFK

Material Edelstahl V4A (1.4571) Bestell-Nr. UVP ohne MwSt. Euro
Wandhalter starr 150 mm, für GFK-Leiter 64018 18,00
Wandhalter Verstellbereich 150 – 300 mm, für GFK-Leiter 64019 41,00
Wandhalter Verstellbereich 165 – 215 mm, für GFK-Leiter 64021 49,00
Wandhalter Verstellbereich 200 – 250 mm, für GFK-Leiter 64022 53,00
Wandhalter Verstellbereich 280 – 330 mm, für GFK-Leiter 64023 59,00
Wandhalter Verstellbereich 360 – 410 mm, für GFK-Leiter 64024 68,00

Fußplatte 65184 22,00
Leiterverbindungen zum Verlängern, für GFK-Leiter 64020 16,00

Hinweis:
Für Leitern mit 4 – 9 Sprossen sind 2 Satz (= 4 Stück) Wandhalter.
Für Leitern mit 10 – 15 Sprossen 3 Satz (= 6 Stück) Wandhalter.
Für Leitern mit 16 – 24 Sprossen 5 Satz (= 10 Stück) Wandhalter erforderlich 1 Satz = 2 Stück (1x rechts, 1x links).

Zur Befestigung am Schacht dürfen Dübel und Bolzen an Stelle von Muttern und Schraubenbolzen nur dann verwendet werden,
wenn deren Eignung am Ort der Verwendung der Leiter nachgewiesen wurde. Sie sind entsprechend der vom Hersteller
angegebenen, am Verankerungspunkt der Leiter wirkenden Kraft auszuwählen. Dübel und Schrauben für die Wandbefestigung
gehören nicht zum Lieferumfang. Bitte informieren Sie sich bei renommierten Dübelanbietern.

370
