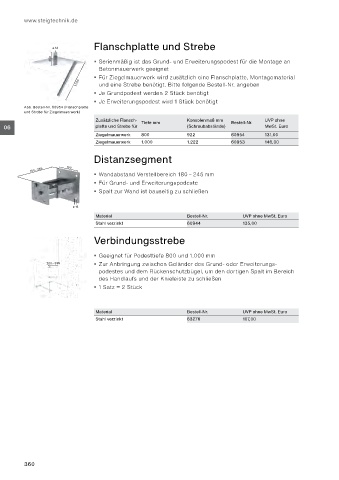

P. 360
www.steigtechnik.de
Flanschplatte und Strebe
ø 12
250 Serienmäßig ist das Grund- und Erweiterungspodest für die Montage an
Betonmauerwerk geeignet
Für Ziegelmauerwerk wird zusätzlich eine Flanschplatte, Montagematerial
1.050 und eine Strebe benötigt. Bitte folgende Bestell-Nr. angeben
Je Grundpodest werden 2 Stück benötigt
Je Erweiterungspodest wird 1 Stück benötigt
Abb. Bestell-Nr. 60954 (Flanschplatte
und Strebe für Ziegelmauerwerk)
Zusätzliche Flansch- Tiefe mm Konsolenmaß mm Bestell-Nr. UVP ohne
06 platte und Strebe für (Schraubabstände) MwSt. Euro
Ziegelmauerwerk 800 922 60954 131,00
Ziegelmauerwerk 1.000 1.222 60953 146,00
Distanzsegment
180 – 245 150
Wandabstand Verstellbereich 180 – 245 mm
Für Grund- und Erweiterungspodeste
Spalt zur Wand ist bauseitig zu schließen
ø 16
Material Bestell-Nr. UVP ohne MwSt. Euro
Stahl verzinkt 60944 135,00
Verbindungsstrebe
Geeignet für Podesttiefe 800 und 1.000 mm
200 – 335 Zur Anbringung zwischen Geländer des Grund- oder Erweiterungs-
podestes und dem Rückenschutzbügel, um den dortigen Spalt im Bereich
des Handlaufs und der Knieleiste zu schließen
1 Satz = 2 Stück
Material Bestell-Nr. UVP ohne MwSt. Euro
Stahl verzinkt 63276 107,00
360
