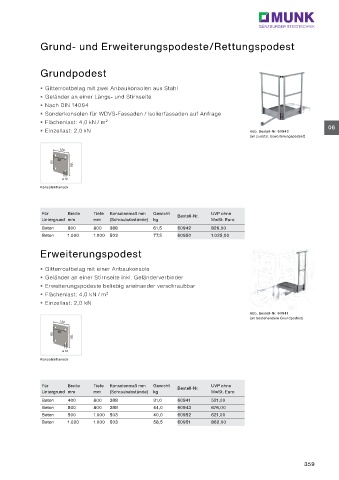

Page 359 - Munk Ratgeber Steigtechnik 2024
P. 359
Grund- und Erweiterungspodeste/Rettungspodest
Grundpodest
Gitterrostbelag mit zwei Anbaukonsolen aus Stahl
Geländer an einer Längs- und Stirnseite
Nach DIN 14094
Sonderkonsolen für WDVS-Fassaden / Isolierfassaden auf Anfrage
Flächenlast: 4,0 kN / m²
Einzellast: 2,0 kN Abb. Bestell-Nr. 60942 06
(an zusätzl. Erweiterungspodest)
120
80
80 120
ø 12
Konsolenflansch
Für Breite Tiefe Konsolenmaß mm Gewicht Bestell-Nr. UVP ohne
Untergrund mm mm (Schraubabstände) kg MwSt. Euro
Beton 800 800 388 61,5 60942 826,00
Beton 1.000 1.000 503 77,5 60950 1.025,00
Erweiterungspodest
Gitterrostbelag mit einer Anbaukonsole
Geländer an einer Stirnseite inkl. Geländerverbinder
Erweiterungspodeste beliebig aneinander verschraubbar
Flächenlast: 4,0 kN / m²
Einzellast: 2,0 kN
Abb. Bestell-Nr. 60941
(an bestehendem Grundpodest)
120
80
80 120
ø 12
Konsolenflansch
Für Breite Tiefe Konsolenmaß mm Gewicht Bestell-Nr. UVP ohne
Untergrund mm mm (Schraubabstände) kg MwSt. Euro
Beton 400 800 388 31,0 60941 521,00
Beton 800 800 388 44,0 60943 676,00
Beton 500 1.000 503 40,0 60952 621,00
Beton 1.000 1.000 503 58,5 60951 862,00
359
